Подробная информация о продукте:
|
| Многократный зум (экран 17 дюймов): | 20х-120х, 30х-225х | ПЗС: | Цвет, 1/3 дюйма, 8000000 пикселей |
|---|---|---|---|
| Рабочее расстояние: | 82мм | Разрешение: | 0,0001 мм |
| Повторимость: | 1,5 мкм | Гарантия: | 1 год |
| Высокий свет: | видео- измеряя машина 120x,видео- измеряя машина 225x,Машина зрения CNC измеряя |
||

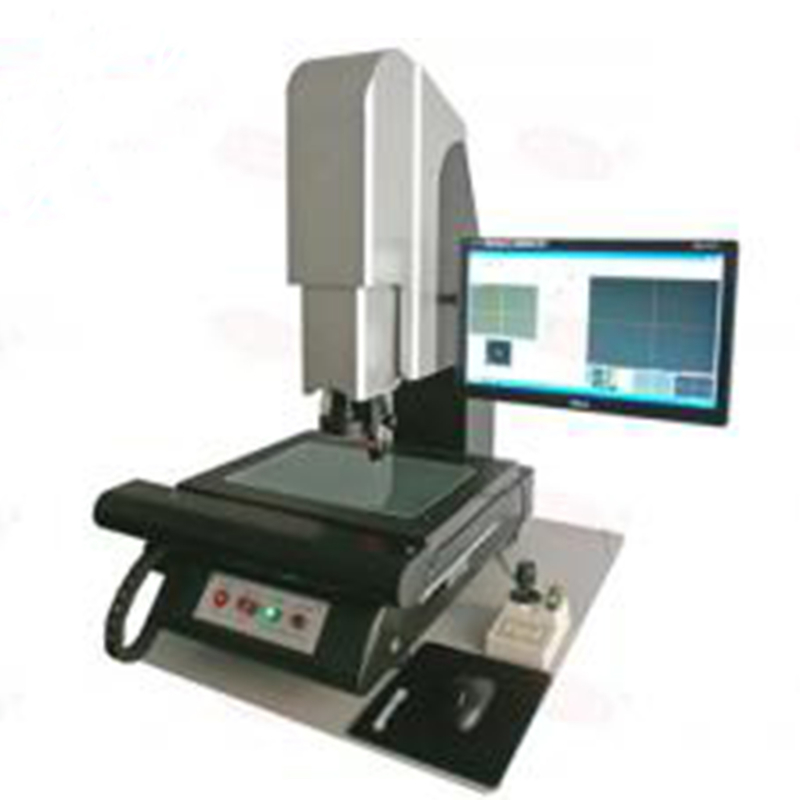

Машина лаборатории компьютерного управления видео- измеряя, машина оптически зрения CNC измеряя
Применение с видео- машиной измерения:
Измеряя машина автоматическое CMM конструирована для того чтобы сделать трехмерную часть на наклоне, круг работы, рев, столбцы, шарик, размер, вежливый
отверстия так же, как geometricalterms как расстояние между элементами и углами. И оно широко использован в mechinery, электронике,
мобильные штуцеры, бытовые техники, соединитель, штуцеры машины, приспособление точности, пластмасса, оборудование, circumjacentfields компьютера и так далее
и другие индустрии.
ОСОБЕННОСТЬ & ПРЕДСТАВЛЕНИЕ:

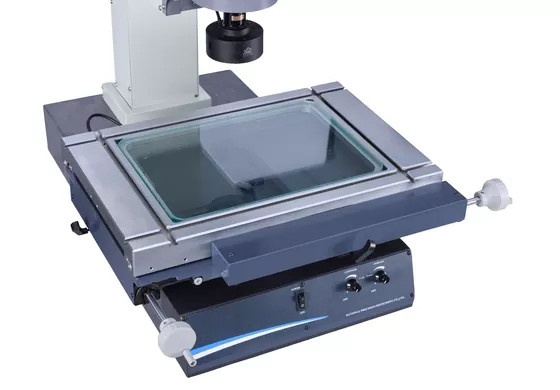

1. Высокое точное мраморное основание с сильно твердым штендером случая введено и обеспечено очень стабилизированному стенду работы для машины всего 2D зрения измеряя;
2. Система движения принимает точный рельс слайдера v с высокими линеарностями которые могут достигнуть самой высокой испытывая точности;
3. Камера CCD промышленного стандарта 600TVA цвета здесь оборудовала для того чтобы ответить для высокого требования;
4. Источник света Programmable 3 поверхности СИД зоны петли 8 крутой, свет оправы непосредственн-оси (коаксиальное светлое опционное);
5. Высокий точный оптически масштаб оборудован со своей точностью до 0.001mm;
6. Независим-разработанное измеряя программное обеспечение может достигнуть легкого метода программирования вручную;
ПАРАМЕТРЫ ИЗМЕРЯЯ МАШИНЫ ЗРЕНИЯ ТЕХНИЧЕСКИЕ:
| Модель | GSKA-2010 | GSKA-3020 | GSKA-4030 | ||
| Измеряя перемещение | |||||
| Перемещение X-оси | 200mm | 300mm | 400mm | ||
| Перемещение Y-osи | 100mm | 200mm | 300mm | ||
| Z - перемещение оси (опционное) | 150mm | 150mm | 150mm | ||
| Суд работы | |||||
| Суд алюминиевого сплава | 360×260mm | 570×355mm | 670×460mm | ||
| Стеклянный Суд | 260×160mm | 354×254mm | 459×359mm | ||
| Нагрузк-подшипник | 30kg | 50kg | 50kg | ||
| Зрение & измеряя система | |||||
| CCD | Камера высокого разрешения покрашенная с 600TVA | ||||
| Объектив с переменным фокусным расстоянием | Объектив с переменным фокусным расстоянием 0.7-4.5X (коаксиальные светлые опционные) | ||||
| Коэффициент увеличения изображения | 30-230X | ||||
| Расстояние деятельности | 82mm | ||||
| Разрешение | 0.0001mm | ||||
| Повторимость | 1.5um | ||||
| Измеряя точность (μm) |
XY ≦ оси (3+L/200) um, ≦ оси z (зрения измеряя) (5+L/200) um |
||||
| Общий (mm) | 900×720×1700 | 980×620×1600 | 1130×750×1600 | ||
| Вес брутто (kg) | 160kg | 230kg | 320kg | ||
| Загораясь система | Programmable свет 3-Loop 8-Zone поверхностный & свет оправы | ||||
| Потребляемая мощность | 220V±10% (AC) 50HZ |
||||
Вспомогательные обслуживания работы с клиентом:
Установка Ø
Тренировка Ø (тренируя работники клиента)
Тарировка Ø
Обслуживание Ø предупредительное
Запасные части Ø
Помощь Ø через телефон или интернет
Диагноз Ø приобъектные и ремонт/онлайн диагноз и ремонт
