Подробная информация о продукте:
|
| Гарантия: | 1year | Модель: | GSA-87R |
|---|---|---|---|
| Размер (mm) (L*W*H): | 600*740*890 | Измеряя ряд (mm) (X*Y*Z): | 300*200*200 |
| Измеряя точность (μm): | 2.5+L/100 | Повторимость (μm): | 2,5 |
| Вес (kg): | 190kg | Линейное разрешение масштаба: | 0.5μm |
| Высокий свет: | измерительная система зрения,Оптически система зрения |
||

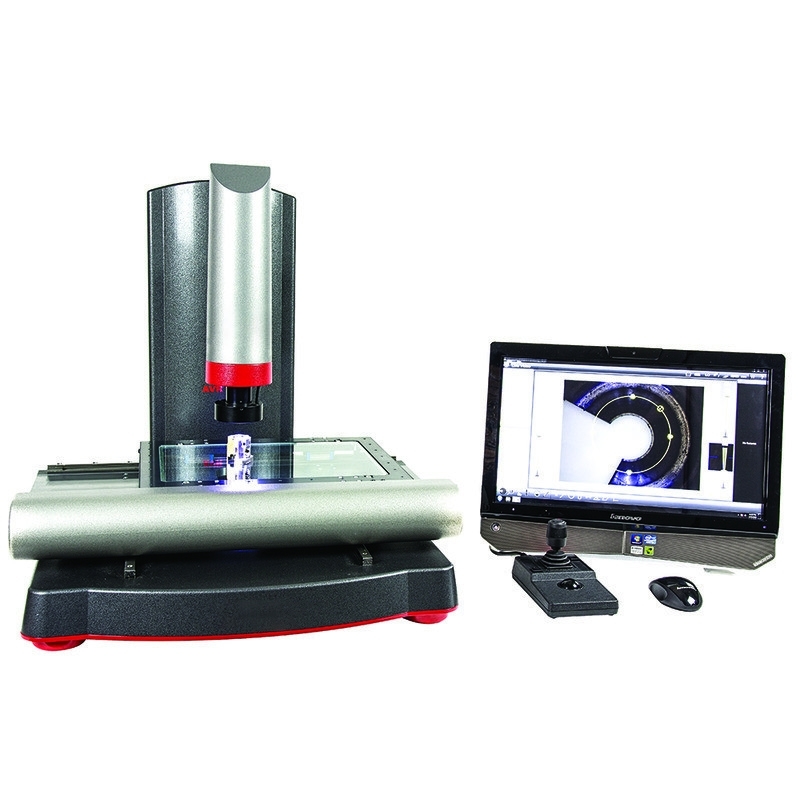

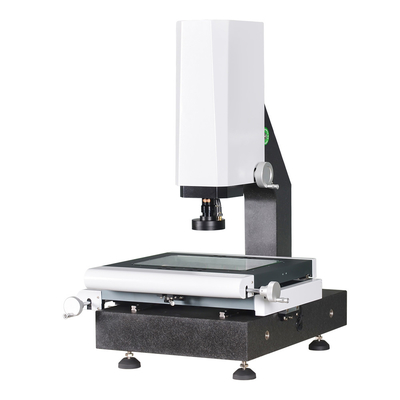

Оптически система зрения точно измерила линейное разрешение 0.5μM
представление продукта:
Машина серии GSA оптически измеряя важная аппаратура используемая в вашем процессе проверки качества продукта. Она обеспечивает точность размера вашего продукта, делает ваши продукты более конкурсной.
Аппаратная конфигурация высокой точности
Серия установлена с guideway высокой точности линейным, обеспечивает уникальный опыт динамических характеристик и пользователя. Также включает полностью programmable кольцо освещения СИД 8 разделов поверхностное, 3 датчика высоко-разрешения оси 0.0005mm линейных, и сильного измеряя программное обеспечение.
Обратное проектирование
Серия VMM GSA совместима с зондом касания Renishaw как опционная конфигурация. Потребители могут легко достигнуть 2D и измеряя функций 3D в одной машине. Программное обеспечение может высчитать смещение между оптически объективом и зонд касания, убеждается что все измеряя результаты внутри одна система координат. Измеряя результаты могут быть выходом как чертежи 3D для обратного проектирования.
Компактный и точный
Серия VMM GSA самая общая модель для большей части из фабрик изготовляя точные части. Она приспособлена для образцов небольшого количества измеряя применения. управление руководства 3 осей, с дружественным программным обеспечением, позволяет оператору управлять используя машину в очень коротком периоде времени.
СПЕЦИФИКАЦИЯ
| Детали | GSA-87R | |
| Размер (mm) (L*W*H) | 600*740*890 | |
| Измеряя ряд (mm) (X*Y*Z) | 300*200*200 | |
| Измеряя точность (μm) | 2.5+L/100 | |
| Повторимость (μm) | 2,5 | |
| Вес (kg) | 190kg | |
| Изображение и измерять | CCD | цифровая фотокамера пиксела 1.2million |
| Объектив | Руководство согнуло объектив с переменным фокусным расстоянием 0,7 -4.5X (опционный объектив обратной связи сигнала электронного увеличения) | |
| Увеличение | 18-195X (для ссылки только. С различными камерой и объективом увеличение будет другое) | |
| Область видимости | 8.1~1.3mm (для ссылки только, с различной комбинацией камеры и объектива, значение будет другое) | |
| Расстояние деятельности | 90mm | |
| Линейное разрешение масштаба | 0.5μm | |
| Вынуждающая система | Управление руководства оси X/Y/Z | |
| Освещение |
Programmable свет поверхности кольца зоны LED8, свет параллели дна СИД (опционный: коаксиальный свет)
|
|
