Подробная информация о продукте:
|
| Гарантия: | 1year | Место происхождения: | Donggaun, фарфор |
|---|---|---|---|
| Путешествовать ряд x, Y-osь: | 100x100m (4inx4in) | Путешествовать Z-ось ряда: | 100mm (4in) |
| Измеряя точность (U1XY): | µm ± (5+0.08L) l = измеряя длина (mm) | Камера CCD: | Камера CCD цвета Megapixels |
| Размер этапа стеклянный: | 6.7×6.7in 170x170mm | max.loading: | 5kg 11lbs |
| Высокий свет: | измерительная система зрения,Оптически система зрения |
||

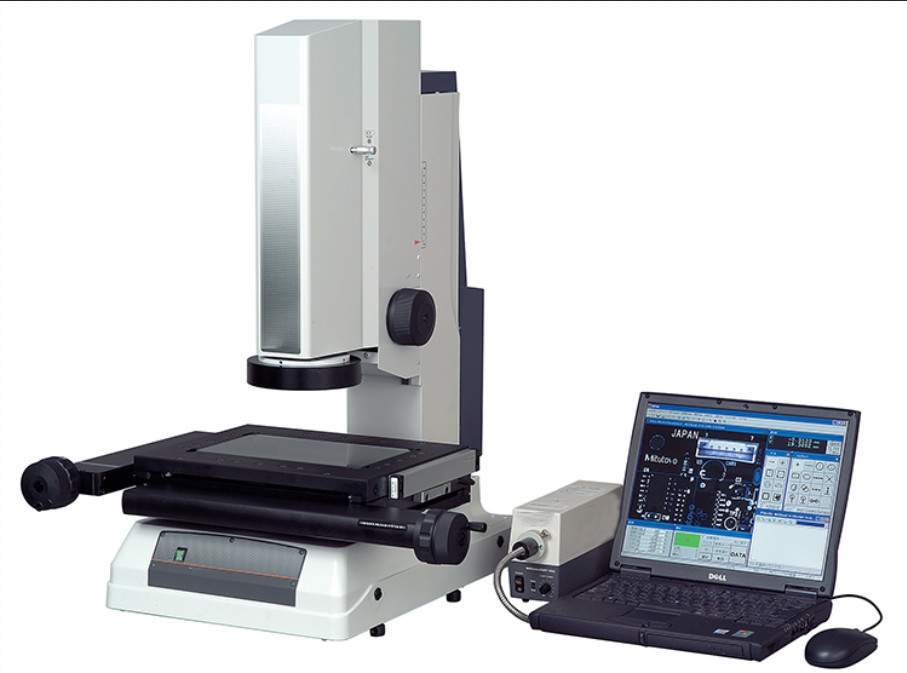

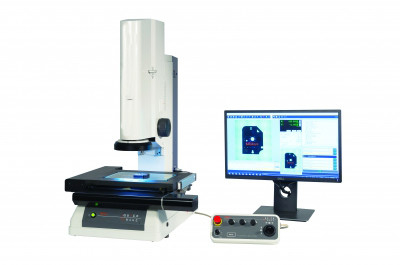

модель GSA-T361 2D аппаратуры измерения зрения быстрая отображая
представление продукта:
Особенности измерительной системы серии GSA визуальные широкая область видимости (32 x 24 mm), фокусная глубина (до ± 11mm), полностью электрический XY этап, и самое последнее программное обеспечение QIPAK, обеспечивая потребителей с автоматическим измерением повсеместно во весь ряд перемещения этапа. Telecentric оптическая система, совмещенная с функцией изображения шить QIPAK V6.1, может достигнуть полностью автоматического измерения широкого пространства. Серия GSA предлагает 0.2X оптически увеличение, точность измерения µ (3.5+0.2L) m, и варианты ряда измерения 200mm x 100mm, 200mm x 170mm, и 300mm x 170mm.
Результаты измерения сразу показаны в реальное временя на видеоизображении, и суждение допуска ясно с одного взгляда. С более высокой точностью измерения, быстрое изображение обеспечивает первоклассное качество и функциональность. Высокой цветная камера яркости и megapixel с встроенным освещением СИД может использовать изображения высоко-разрешения для замечания и измерения.
| Модель | GSA-T361 | GSA-T362 | GSA-T363 |
| Путешествовать ряд x, Y-osь | 100x100m (4inx4in) | 100x100m (4inx4in) | 200x100mm (8inx4in) |
| Путешествовать Z-ось ряда | 100mm (4in) | 100mm (4in) | 100mm (4in) |
| Измеряя режим | режим Высоко-разрешения и нормальный режим | режим Высоко-разрешения и нормальный режим | режим Высоко-разрешения и нормальный режим |
| Точность (на мониторе) | ±5µm (высокий режим), модели ±2.7µm разрешения ±8µm (нормального режима) QI-B (высокий режим) ±4µm разрешения (нормальный режим) | ±5µm (высокий режим), модели ±2.7µm разрешения ±8µm (нормального режима) QI-B (высокий режим) ±4µm разрешения (нормальный режим) | ±5µm (высокий режим), модели ±2.7µm разрешения ±8µm (нормального режима) QI-B (высокий режим) ±4µm разрешения (нормальный режим) |
| Повторимость | 1µm (режим) высоко-разрешения, модели ±2µm (нормального режима) QI-B: 0.7µm (высокий режим разрешения) 1µm (нормальный режим) | 1µm (режим) высоко-разрешения, модели ±2µm (нормального режима) QI-B: 0.7µm (высокий режим разрешения) 1µm (нормальный режим) | 1µm (режим) высоко-разрешения, модели ±2µm (нормального режима) QI-B: 0.7µm (высокий режим разрешения) 1µm (нормальный режим) |
| Измеряя точность (U1XY) | µm ± (5+0.08L) l = измеряя длина (mm) | µm ± (5+0.08L) l = измеряя длина (mm) | µm ± (5+0.08L) l = измеряя длина (mm) |
| Камера CCD | Камера CCD цвета Megapixels | Камера CCD цвета Megapixels | Камера CCD цвета Megapixels |
| Оптическая система | Увеличение 0.2X, двойная telecentric система Работая distance-90mm Глубина focus-±0.6mm (режима), ±11mm высоко-разрешения (нормальный режим) |
Увеличение 0.2X, двойная telecentric система Работая distance-90mm Глубина focus-±0.6mm (режима), ±11mm высоко-разрешения (нормальный режим) |
Увеличение 0.2X, двойная telecentric система Работая distance-90mm Глубина focus-±0.6mm (режима), ±11mm высоко-разрешения (нормальный режим) |
| Освещение | СИД 4 квадрантов контура поверхностное | СИД 4 квадрантов контура поверхностное | СИД 4 квадрантов контура поверхностное |
| Размер этапа стеклянный | 6.7×6.7in 170x170mm | 6.7×6.7in 170x170mm | 9.5×5.5in 242x140mm |
| Max.loading | 5kg 11lbs | 5kg 11lbs | 10kg 22lbs |
| Масса | 132lbs 60kg | 132lbs 60kg | 140lbs 64kg |
