Подробная информация о продукте:
|
| Зум-объектив: | Зум-объектив 0,7－4,5X (коаксиальный свет опционально) | Коэффициент увеличения изображения: | 30－230X |
|---|---|---|---|
| Рабочее расстояние: | 82мм | Разрешение: | 0,0001 мм |
| Повторимость: | 1,5 мкм | Гарантия: | 1 год |
| Высокий свет: | Машина Stampings визуальная измеряя,0.7x визуальное измеряя Machin,визуальная измеряя машина 4.5X |
||

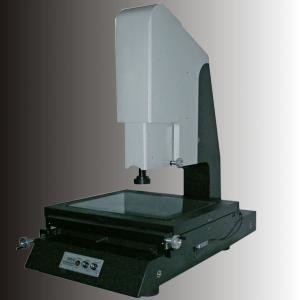

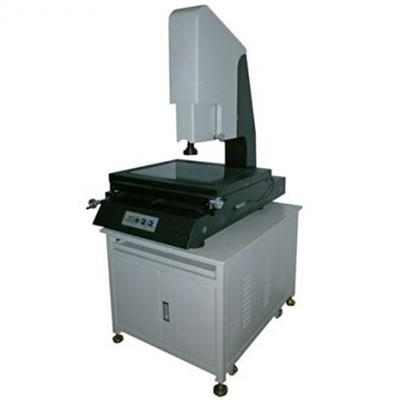

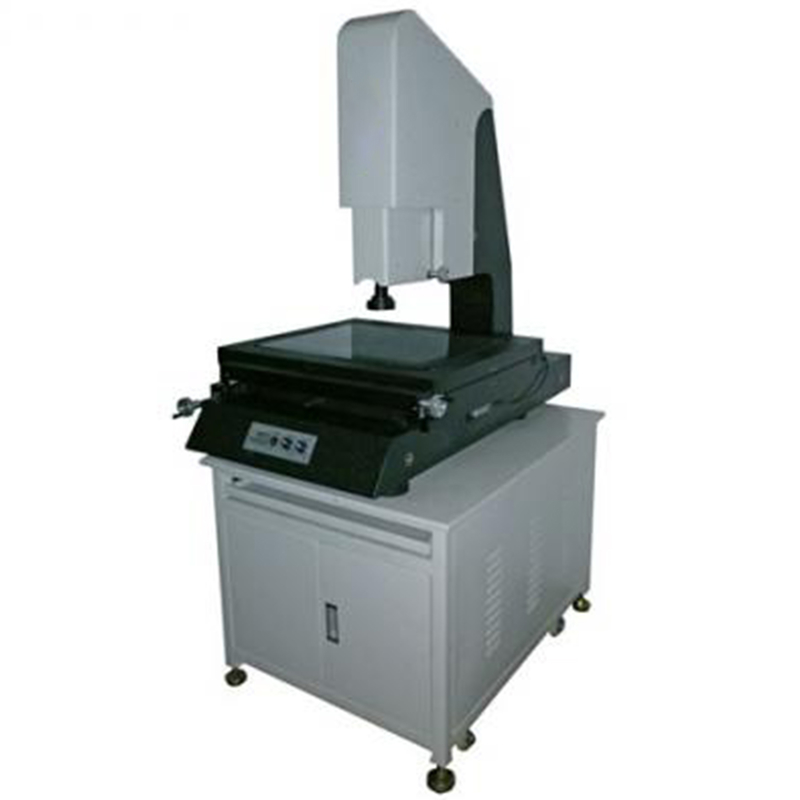

Объектив с переменным фокусным расстоянием 0.7-4.5X измеряя машины полуавтоматного руководства 2-D визуальный
ВВЕДЕНИЕ ИЗМЕРЯЯ МАШИНЫ ЗРЕНИЯ ОБЩЕЕ:
●Эта машина зрения измеряя выдвинутое измерительное оборудование длины которое интегрирует технологии как точные механики, оптическая технология, электронная технология etc.
●Эта система зрения измеряя конструирована, изготовлена & широко приложена для продуктов металла, электроники, прессформы, PCB, отжимая часть, соединитель,
машинное оборудование, метр, дозор, сотовый телефон, LCD, СИД, легкая промышленность и потребители как университет, коллеж, научно-исследовательский институт.
●Эта машина зрения с высокой эффективностью в измерять различные сложные & незаконные части считая для того чтобы оконтурить размер, поверхностную форму инструментов, частей, компонентов как плита образца, отжимая часть, кулачки, винт, шестерня, резец профиля, выстукивать, отливая в форму, части сотового телефона.
●Эта система зрения главным образом приложенная для целей 2D изображения &3D измеряя с хорошей работой достигнуть сравнения находя от фактических измеряя заключений с конструированной целью и осуществить цели измерить, проверить, откалибрировать так же, как выполнить обратное проектирование.
ПРИМЕНЕНИЕ ИЗМЕРЯЯ МАШИНЫ ЗРЕНИЯ ПРОМЫШЛЕННОЕ:
Эта система 2D зрения измеряя получает широкое применение для индустрий и продуктов как ниже:
LCD, СИД, PCB, Stampings, электроника, соединитель, прессформа, оборудование, дозор etc.
ОСОБЕННОСТЬ & ПРЕДСТАВЛЕНИЕ:
1. Высокое точное мраморное основание с сильно твердым штендером случая введено и обеспечено очень стабилизированному стенду работы для машины всего 2D зрения измеряя;
2. Система движения принимает точный рельс слайдера v с высокими линеарностями которые могут достигнуть самой высокой испытывая точности;
3. Камера CCD промышленного стандарта 600TVA цвета здесь оборудовала для того чтобы ответить для высокого требования;
4. Источник света Programmable 3 поверхности СИД зоны петли 8 крутой, свет оправы непосредственн-оси (коаксиальное светлое опционное);
5. Высокий точный оптически масштаб оборудован со своей точностью до 0.001mm;
6. Независим-разработанное измеряя программное обеспечение может достигнуть легкого метода программирования вручную;
ПАРАМЕТРЫ ИЗМЕРЯЯ МАШИНЫ ЗРЕНИЯ ТЕХНИЧЕСКИЕ:
| Модель | GSKA-2010 | GSKA-3020 | GSKA-4030 | ||
| Измеряя перемещение | |||||
| Перемещение X-оси | 200mm | 300mm | 400mm | ||
| Перемещение Y-osи | 100mm | 200mm | 300mm | ||
| Z - перемещение оси (опционное) | 150mm | 150mm | 150mm | ||
| Суд работы | |||||
| Суд алюминиевого сплава | 360×260mm | 570×355mm | 670×460mm | ||
| Стеклянный Суд | 260×160mm | 354×254mm | 459×359mm | ||
| Нагрузк-подшипник | 30kg | 50kg | 50kg | ||
| Зрение & измеряя система | |||||
| CCD | Камера высокого разрешения покрашенная с 600TVA | ||||
| Объектив с переменным фокусным расстоянием | Объектив с переменным фокусным расстоянием 0.7-4.5X (коаксиальные светлые опционные) | ||||
| Коэффициент увеличения изображения | 30-230X | ||||
| Расстояние деятельности | 82mm | ||||
| Разрешение | 0.0001mm | ||||
| Повторимость | 1.5um | ||||
| Измеряя точность (μm) |
XY ≦ оси (3+L/200) um, ≦ оси z (зрения измеряя) (5+L/200) um |
||||
| Общий (mm) | 900×720×1700 | 980×620×1600 | 1130×750×1600 | ||
| Вес брутто (kg) | 160kg | 230kg | 320kg | ||
| Загораясь система | Programmable свет 3-Loop 8-Zone поверхностный & свет оправы | ||||
| Потребляемая мощность | 220V±10% (AC) 50HZ |
||||
Вспомогательные обслуживания работы с клиентом:
Установка Ø
Тренировка Ø (тренируя работники клиента)
Тарировка Ø
Обслуживание Ø предупредительное
Запасные части Ø
Помощь Ø через телефон или интернет
Диагноз Ø приобъектные и ремонт/онлайн диагноз и ремонт
