Подробная информация о продукте:
|
| Повторная точность (мм): | 0,005 | Точность измерения X ,Y (мкм): | 3,0+л/200 |
|---|---|---|---|
| Разрешение линейной шкалы: | 0,5 мкм | Перемещение по оси Z (мм): | 150 (можно настроить до 300 мм) |
| Программного обеспечения: | Самостоятельно разработанное измерительное программное обеспечение | Гарантия: | 1 год |
| Высокий свет: | Зубоизмерительная машина FPC,Зубоизмерительная машина с ЧПУ,Система измерения точности 0 |
||

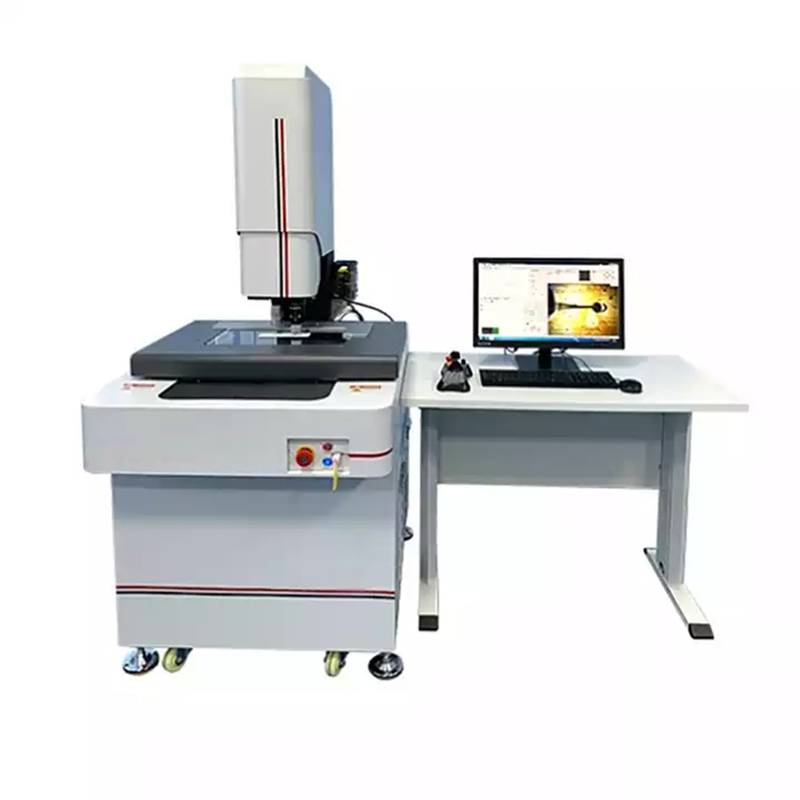

Многофункциональная система технического зрения Оптическое оборудование Видео Измерительная машина с ЧПУ
Премьера продукта:
Прибор для измерения изображений может точно измерять точки, линии, круги и другие элементы и имеет мощную функцию вывода отчетов, которая особенно подходит для измерения широкого спектра продуктов в больших количествах.
Широко используется в машиностроении, электронике, пресс-формах, литье под давлением, оборудовании, резине, низковольтных электроприборах, магнитных материалах, прецизионном оборудовании, прецизионной штамповке, разъемах, разъемах, терминалах, мобильных телефонах, бытовой технике, компьютерах (компьютерах), жидких кристаллах. телевизоры (LCD), печатные платы (печатные платы, печатные платы), автомобили, медицинское оборудование, часы, приборы и другие отрасли промышленности.
Объект измерения:
LCD, FPC, PCB, печатные платы, винты, пружины, часы, часы, счетчики, соединители (разъемы, клеммы), шестерни, кулачки, резьба, радиусные шаблоны, шаблоны резьбы, провода и кабели, инструменты, подшипники, метизы, Штамповка деталей , экраны, тестовые экраны, цементные экраны, сетчатые панели (стальная сетка, шаблон SMT) и др.
Измерительный элемент:
Длина, ширина, высота, расстояние между отверстиями, расстояние между штифтами, толщина, дуга, диаметр, радиус, канавка, угол, угол R и т. д.
Особенности корпуса и приложения для измерения изображения:
1. Мобильное устройство ломает конструкцию трансмиссии, обеспечивая стабильное и быстрое движение.
2. Колонна и основание изготовлены из высокоточной гранитной конструкции, которая отличается стабильностью и надежностью.
3. Оснащен многофункциональным измерительным программным обеспечением SBK-E для удовлетворения различных потребностей в измерениях.
4. Файлы DXF можно импортировать для быстрого обнаружения.
5. Данные измерений можно импортировать в Word, Excel и AutoCAD.
6. Функция графического вывода, удобная для вывода результатов испытаний.
7. Прецизионная поперечная роликовая направляющая по оси XY для обеспечения точности и срока службы станка.
8. Ось Z использует серебряную линейную направляющую для обеспечения стабильной фокусировки по оси Z и решения вторичной фокусировки и точности измерения изображения.
9. Объектив высокого разрешения и ПЗС-матрица высокого разрешения для измерения продуктов с высоким разрешением.
10. Усовершенствованная в отрасли линза положения карты, легко переключаемая с увеличением.
Характеристики:
| Модель | ГСКА-1510 Руководство | ГСКА-2010Руководство | GSKA-3020Руководство | GSKA-4030Руководство |
| Основной размер | 700*560*850мм | 700*560*850мм | 850*600*900мм | 970*670*940мм |
| Размер металлической платформы | 345*250мм | 345*250мм | 450*350мм | 650*350мм |
| Размер стеклянной платформы | 220*150мм | 220*150мм | 340*240мм | 480*370мм |
| Реальный импульсный ход | 150*100*120мм | 200*100*130мм | 300*200*150мм | 400*300*150мм |
| Масса | 130 кг | 140 кг | 200 кг | 250 кг |
| Нижняя часть машины | гранит 00level | |||
| Линейная точность | (3+L/75)мкм | |||
| Поверхностное освещение | Светодиодное кольцо образует супер яркий источник холодного света (яркость регулируется) | |||
| Контур сияющий | Светодиодный супер яркий свет округлости (яркость регулируется) | |||
| Рассчитать, рассчитать функцию | Программное обеспечение системы прецизионных измерений REICA 2.5D | |||
| Сила анализа | 0,001 мм | |||
| Точность повторения | 0,002 мм | |||
| ПЗС | SONYchip1/3 цветной ПЗС | |||
| окуляр | 0,5X (можно выбрать 1X, 2x) | |||
| предметное стекло | Коэффициент усиления 0,7X~4,5X 20X~120X | |||
| источник питания | AC90~264В 50/60Гц | |||
| Нагрузка | 30 кг | |||
Предлагаемая таблица: Грузоподъемность≥350 кг;Размер (Д*Ш*В): 1000×600×500 (мм)
Наши услуги:
стремится предлагать высококачественную продукцию и удовлетворительные услуги для наших клиентов.Мы рассматриваем послепродажное обслуживание с той важностью, которой оно заслуживает.
Если вы столкнулись с проблемой, позвольте нашим знаниям о продукте и коллективному опыту свести к минимуму ваши неудобства.
Мы предлагаем вам поддержку при запуске, услуги по измерению, техническое обслуживание, ремонт, модернизацию и модернизацию.Ты можешь положиться на нас.
Мы посвящаем себя обеспечению постоянной технической поддержки и услуг, включая, помимо прочего, следующее:
1. Управление процессом и усовершенствование.
2. Обучение и модернизация машин.
3. Машины, метрология, продажи и услуги.
4. Специалист по техническому обслуживанию, ремонту и реконструкции.
5. Консультации и консультационные услуги.
6. Техническая поддержка онлайн.
7. Обучение на месте и послепродажное обслуживание нашими дистрибьюторами по всему миру.
Наши услуги поддержки в основном связаны с профильным проектором, системой видеоизмерений (VMS), системой измерения координат (CMS), устройством предварительной настройки инструмента, интерферометром белого света, прибором для измерения высоты, линейной шкалой, цифровым считыванием, ИС, измерительным программным обеспечением.
