Подробная информация о продукте:
|
| Место происхождения: | Гуандун, Китай | Номер модели: | GSA-T56 |
|---|---|---|---|
| Объектив: | 0,7~4,5Х | Область видимости: | 8.1mm | 1,3 mm |
| Линейное разрешение масштаба: | 0.5μm (0.1μm опционное) | Гарантия: | 24 Mothes |
| Увеличение: | 18~195 x | Расстояние деятельности: | 80 mm |
| Высокий свет: | Видео- измерительная система,Визуальная измеряя система |
||

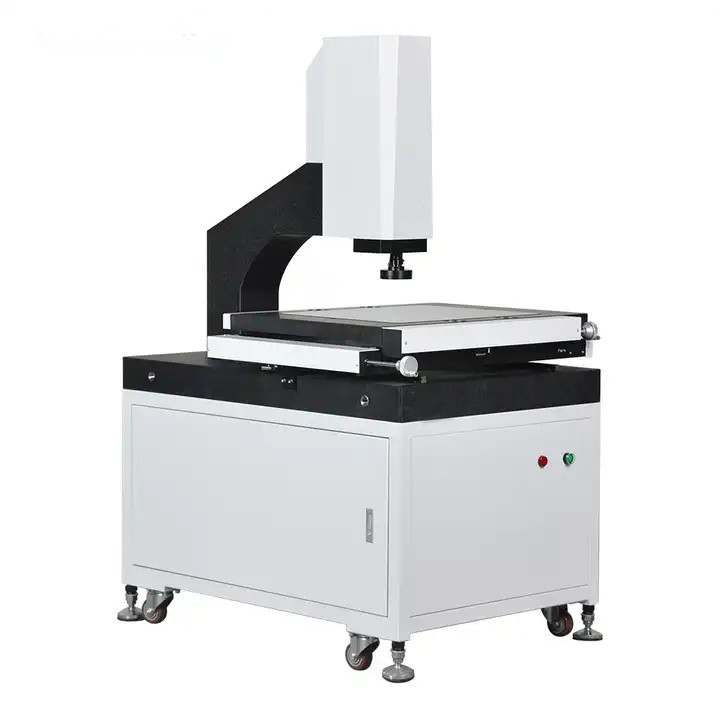

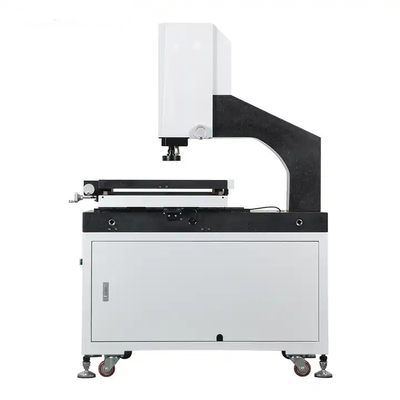

Система высокой точности визуальная измеряя для точности продукта измерения габаритной
представление продукта:
Визуальная машина измерения аппаратура используемая для точного измерения физических измерений, с точностью до микрометров. Это оптически аппаратура измерения которая использует камеру для того чтобы захватить изображения workpieces, анализирует пикселы изображения, и высчитывает двухмерные размеры используя программное обеспечение измерения.
Машина серии GSK визуальная измеряя популярная модель конструированная и начатая нашей компанией для точных двухмерных габаритных применений измерения и пользователями в различных индустриях как прессформа, электроника, полупроводник, инжекционный метод литья, продукты 3C, медицинское, авиация, etc. это важная аппаратура используемая в процессе проверки качества вашего продукта, обеспечивающ габаритную точность вашего продукта и делающ ее конкурсный.
Модель GSA-T56 наиболее обыкновенно используемая модель для произведения частей точности в большинств фабриках. Соответствующий для измеряя небольших количеств образцов. управление руководства 3 осей с дружественным программным обеспечением позволяет операторам управлять и использовать машиной в коротком периоде времени.
характеристика:
Используя высокоточный и стабилизированный гранит как основание и столбец, 3 датчик высоко-разрешения оси 0.0005mm линейный
----Обеспечьте высокую эффективность и точность каждой машины.
Принятие ведущего бруса HIWIN линейного и высокоточного линейного ведущего бруса, совмещенных с алюминиевым верстаком и трудным анодированным поверхностным покрытием.
----Обеспечьте высокую пользу жизненного цикла динамических характеристик и длинной жизни машины.
Используя распределительный ящик ядра компании заново развитый интегрированный для линейных масштаба, управления светом, и передачи сигнала зонда касания.
----Обеспечьте легкие проводку и обслуживание. Значительно увеличивает стабильность машины.

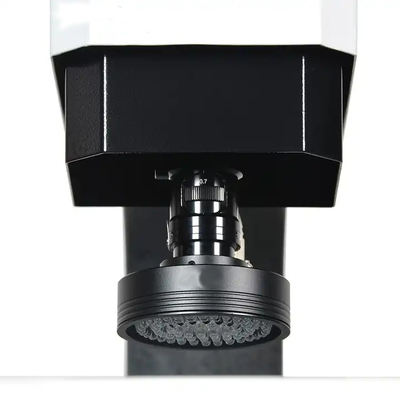

Programmable свет СИД контура с параллельным светлым путем для избежания деформации изображения.
----Обеспечьте точность измерения.
программное обеспечение 8-segment контролирует света СИД круговые, обеспечивающ множественные освещая углы и яркость.
----Соответствующий для частей различных форм и материалов.
Освещая параметры можно записать в программе измерения части, и потребителям не нужно отрегулировать их во время процесса измерения.
----Дружелюбный и удобный для использования.
| модель | GSA-T56 | GSA-T57 | GSA-T58 | GSA-T59 | |
| Размер (mm) (L×W×H) | 550*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
| Измеряя ряд (mm) (X×Y×Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
| Измеряя точность (μm) | 2,5 + l/100 | 3,0 + l/100 | |||
| Повторимость (μm) | 2,5 | 3 | |||
| Вес (kg) | 140 | 190 | 240 | 290 | |
| Изображение и измерять | Камера | Камера CCD разрешения промышленной ранга высокая | |||
| Объектив | ручной согнутый объектив с переменным фокусным расстоянием 0.7~4.5X с высокой повторимостью | ||||
| Увеличение | 18~195 x | ||||
| Область видимости | 8.1mm | 1,3 mm | ||||
| Расстояние деятельности | 80 mm | ||||
| Линейное разрешение масштаба | 0.5μm (0.1μm опционное) | ||||
| Вынуждающая система | X / Управление руководства y/z | ||||
| Освещение | Programmable свет поверхности кольца раздела /single разделов СИД 8, параллельный свет контура СИД | ||||
