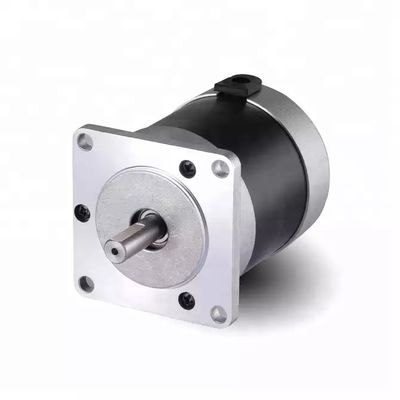

Корелесс безщеточный малошумный прямозубый мотор с планетарной коробкой передач

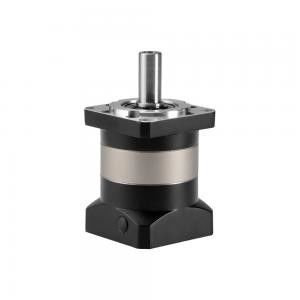

Малошумный мотор мотора шестерни шпоры Корелесс безщеточный с планетарной коробкой передач уменьшения

Особенности редуктора скорости на ножках серии R:

Редуктор с винтовой передачей серии R:

1. Более 35 лет опыта в исследованиях и разработках, производстве, экспорте мотор-редукторов и промышленных коробок передач.

2. Стандартизация серий редукторов

3. Сильные возможности проектирования для большой мощности и индивидуальных коробок передач.

4. Поставщик высококачественных редукторов и проверенных решений.

5. Строгий процесс контроля качества, стабильное качество.

6. Менее 2% жалоб на качество.

7. Модульная конструкция, короткие сроки поставки.

8. Быстрый ответ и профессиональные услуги.

Параметры продукта

Характеристики				QRF40	QRF60	QRF80	QRF90	QRF120	QRF16O
Технические параметры
Максимум.Крутящий момент			Нм	1,5-кратный номинальный крутящий момент
Крутящий момент аварийной остановки			Нм	2,5-кратный номинальный крутящий момент
Максимум.Радиальная нагрузка			Н	185	240	400	450	1240	2250
Максимум.Осевая нагрузка			Н	150	220	420	430	1000	1500
Торсионная жесткость			Нм/угл.мин	0,7	1,8	4.7	4,85	11	35
Макс. входная скорость			об/мин	8000	8000	6000	6000	6000	4000
Номинальная входная скорость			об/мин	4500	4000	3500	3500	3500	3000
Шум			дБ	<55	<58	<60	<60	<65	<70
Среднее время жизни			час	20000
Эффективность полной нагрузки			%	L1≥96% L2≥94%
Возвратный люфт	Р1	L1	угловой мин	<8	S8	<8	<8	S8	<8
		L2	угловой мин	S12	S12	S12	S12	S12	S12
	Р2	L1	угловой мин	16 фунтов стерлингов	<16	216	S16	<16	16 фунтов стерлингов
		L2	угловой мин	S20	20 фунтов стерлингов	<20	<20	S20	<20
Таблица моментов инерции	L1	3	кг*см2	0,10	0,46	0,77	1,73	12,78	36,72
		4	кг*см2	0,10	0,46	0,77	1,73	12,78	36,72
		5	кг*см2	0,10	0,46	0,77	1,73	12,78	36,72
		7	кг*см2	0,06	0,41	0,65	1,42	11.38	34.02
		10	кг*см2	0,06	0,41	0,65	1,42	11.38	34.02
	L2	12	кг*см2	0,08	0,44	0,72	1,49	12.18	34,24
		15	кг*см2	0,08	0,44	0,72	1,49	12.18	34,24
		16	кг*см2	0,08	0,44	0,72	1,49	12.18	34,24
		20	кг*см2	0,08	0,44	0,72	1,49	12.18	34,24
		25	кг*см2	0,08	0,44	0,72	1,49	12.18	34,24
		28	кг*см2	0,08	0,44	0,72	1,49	12.18	34,24
		30	кг*см2	0,08	0,44	0,72	1,49	12.18	34,24
		35	кг*см2	0,08	0,44	0,72	1,49	12.18	34,24
		40	кг*см2	0,08	0,44	0,72	1,49	12.18	34,24
		50	кг*см2	0,05	0,34	0,58	1,25	11.48	34.02
		70	кг*см2	0,05	0.^4	0,58	1,25	11.48	34.02
		100	кг*см2	0,05	0,34	0,58	1,25	11.48	34.02
Технический параметр	Уровень	Соотношение		QRF40	QRF60	QRF80	QRF90	QRF120	QRF160
Номинальный крутящий момент	L1	3	Нм	/	27	50	96	161	364
		4	Нм	16	40	90	122	210	423
		5	Нм	15	40	90	122	210	423
		7	Нм	12	34	48	95	170	358
		10	Нм	10	16	22	56	86	210
	L2	12	Нм	/	27	50	96	161	364
		15	Нм	/	27	50	96	161	364
		16	Нм	16	40	90	122	210	423
		20	Нм	15	40	90	122	210	423
		25	Нм	16	40	90	122	210	423
		28	Нм	16	40	90	122	210	423
		30	Нм	/	27	50	96	161	364
		35	Нм	12	40	90	122	210	423
		40	Нм	16	40	90	122	210	423
		50	Нм	15	40	90	122	210	423
		70	Нм	12	34	48	95	170	358
		100	Нм	10	16	22	56	86	210
Степень защиты			IP65
Рабочая температура			90°C ÷-10°C
Масса	L1		кг	0,43	0,98	2.3	3.12	7.08	15,5
	L2		кг	0,65	1,26	2,97	3,82	8,7	17

Часто задают вопросы:

В: Каковы ваши основные продукты?

О: В настоящее время мы производим щеточные двигатели постоянного тока, щеточные двигатели постоянного тока, планетарные двигатели постоянного тока, бесщеточные двигатели постоянного тока, шаговые двигатели, двигатели переменного тока и высокоточные планетарные редукторы.Вы можете просмотреть технические характеристики вышеуказанных двигателей на нашем веб-сайте и написать нам по электронной почте, чтобы мы порекомендовали двигатели, необходимые в соответствии с вашими спецификациями.

В: Как выбрать правильный двигатель?

A: Если у вас есть фотографии или чертежи двигателя, чтобы показать нам, или если у вас есть подробные характеристики, такие как напряжение, скорость, крутящий момент, размер двигателя, режим работы двигателя, требуемый срок службы и уровень шума, пожалуйста, сообщите нам об этом. что мы можем порекомендовать подходящий двигатель в соответствии с вашими требованиями.

В: Есть ли у вас индивидуальное обслуживание ваших стандартных двигателей?

A: Да, мы можем настроить в соответствии с вашими требованиями к напряжению, скорости, крутящему моменту и размеру/форме вала.Если вам нужно припаять дополнительные провода/кабели к клеммам или добавить разъемы, конденсаторы или ЭМС, мы также можем изготовить.

В: Есть ли у вас отдельная служба проектирования двигателей?

О: Да, мы хотели бы спроектировать двигатель отдельно для клиента, но возможны некоторые затраты на разработку матрицы и затраты на проектирование.

В: какое у вас время доставки?

A: Вообще говоря, это занимает 15-30 дней для наших обычных стандартных продуктов и дольше для наших пользовательских продуктов.Но мы очень гибко подходим к срокам доставки, которые будут зависеть от конкретного заказа.
