Подробная информация о продукте:
|
| Максимальный вращающий момент (N.M): | 24 | Рабочая температура (℃): | -40~80 |
|---|---|---|---|
| Номинальный выходной крутящий момент (Нм): | ≤16 | крутящий момент: | 2,4-120 кгс.см |
| Скорость (об/мин): | 1,6-1620 об/мин | Непрерывный ток (А): | 0,01-1А |
| Высокий свет: | Бесщеточный мотор-редуктор 1620 об/мин,Бесщеточный мотор-редуктор с планетарной коробкой передач,Бесщеточный мотор-редуктор 24 В |
||

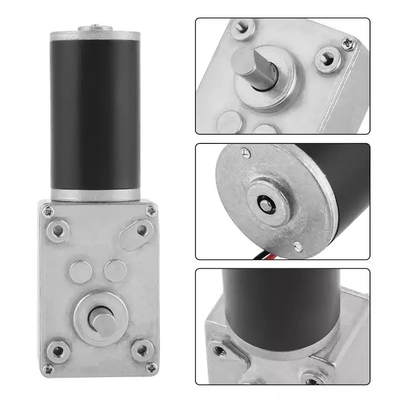

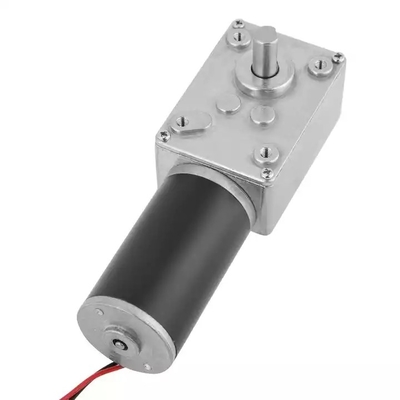

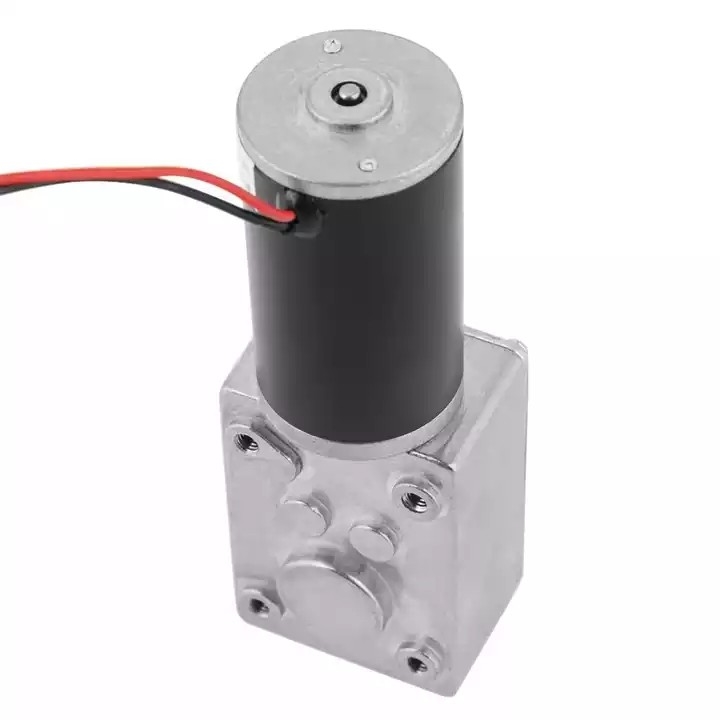

редуктор ДК 24В безщеточный планетарный с температурой -20°К планетарной коробки передач до +50°К
Характеристики:
Червячный редуктор в основном характеризуется функцией обратной самоблокировки, может иметь большее передаточное отношение, входной вал и выходной вал не находятся на одной оси, а также не в одной плоскости.Но общий объем большой, эффективность передачи невысокая, точность невысокая.Гармонический привод гармонического редуктора заключается в использовании гибких компонентов, контролируемой упругой деформации для передачи движения и мощности, небольшого объема, высокой точности, но недостатком является то, что срок службы гибкого колеса ограничен, ударопрочность, жесткость и металлические детали по сравнению с плохими.Скорость ввода не может быть слишком высокой.Преимущества планетарного редуктора заключаются в относительно компактной конструкции, небольшом возвратном зазоре, высокой точности, длительном сроке службы, номинальном выходном крутящем моменте.Но это немного дороже.Редуктор имеет характеристики малого объема и большого крутящего момента.Шестеренчатый редуктор спроектирован и изготовлен на основе модульной комбинированной системы.Существует множество комбинаций двигателей, форм установки и конструктивных схем.Классификация передаточных чисел подходит для различных условий работы и реализации электромеханической интеграции.Эффективность трансмиссии редуктора высока, низкое энергопотребление, превосходная производительность.Циклоидный редуктор - это своего рода модель трансмиссии, использующая принцип планетарной трансмиссии с циклоидальным игольчатым зацеплением, является идеальным трансмиссионным устройством, имеет много преимуществ, широкое применение и может работать как в положительном, так и в отрицательном режиме.
Преимущества двигателей постоянного тока 4000 об/мин:
Двигатель BLDC с тремя катушками на статоре будет иметь шесть электрических проводов (по два на каждую катушку), отходящих от этих катушек.В большинстве реализаций три из этих проводов будут соединены внутри, а три оставшихся провода отходят от корпуса двигателя (в отличие от двух проводов, отходящих от щеточного двигателя, описанного ранее).Электропроводка в корпусе двигателя BLDC сложнее, чем простое соединение положительных и отрицательных клемм силового элемента;мы более подробно рассмотрим, как работают эти двигатели, во второй части этой серии.Ниже мы завершаем рассмотрение преимуществ двигателей BLDC.
Применение бесщеточного двигателя:
Мы можем ожидать, что в будущем двигатели BLDC будут использоваться в более широком спектре приложений.Например, они, вероятно, будут широко использоваться для управления сервисными роботами — небольшими роботами, которые предоставляют услуги в других областях, помимо производства.Можно подумать, что шаговые двигатели больше подходят для такого типа приложений, где можно использовать импульсы для точного управления позиционированием.Но двигатели BLDC лучше подходят для управления силой.А с помощью шагового двигателя удержание положения такой конструкции, как рука робота, потребует относительно большого и непрерывного тока.Для двигателя BLDC все, что требуется, — это ток, пропорциональный внешней силе, что обеспечивает более энергоэффективное управление.Двигатели BLDC также могут заменять простые щеточные двигатели постоянного тока в тележках для гольфа и мобильных тележках.В дополнение к более высокой эффективности двигатели BLDC также могут обеспечивать более точное управление, что, в свою очередь, может еще больше продлить срок службы батареи.
Двигатели BLDC также идеально подходят для дронов.Их способность обеспечивать точное управление делает их особенно подходящими для многороторных дронов, где положение дрона контролируется путем точного управления скоростью вращения каждого ротора.
Бесщеточный электродвигатель по индивидуальному заказу:
1. Общие характеристики 42-мм двигателя постоянного тока:
| вещь | ценность |
| Гарантия | 3 месяца-1 год |
| Место происхождения | Китай |
| Имя бренда | ГСКА |
| Номер модели | 42-мм бесщеточный двигатель постоянного тока |
| Применение | ЛОДКА, Автомобиль, Электровелосипед, ВЕНТИЛЯТОР, Бытовая техника, Косметический инструмент, УМНЫЙ ДОМ |
| Сертификация | СЕ, РоХС |
| Крутящий момент | 0,56 Нм |
| Защитить функцию | Водонепроницаемый |
| Скорость (об/мин) | 4000 об/мин |
| Форма | Площадь |
| фаза | 3 |
| Напряжение | 24В |
| Поляки | 8-полюсный |
| Угол эффекта Холла | Электрический угол 120 градусов |
| Сила | 77,5 Вт |
2. Электрические характеристики бесщеточного двигателя постоянного тока:
| Модель | |||||
| Технические характеристики | Ед. изм | 42BLS01 | 42BLS02 | 42BLS03 | 42BLS04 |
| Количество фаз | Фаза | 3 | |||
| Количество полюсов | Поляки | 8 | |||
| Номинальное напряжение | VDC | 24 | |||
| Номинальная скорость | об/мин | 4000 | |||
| Номинальный крутящий момент | Нм | 0,0625 | 0,125 | 0,185 | 0,25 |
| Номинальный ток | Ампер | 1,8 | 3.3 | 4,8 | 6.3 |
| Номинальная мощность | Вт | 26 | 52,5 | 77,5 | 105 |
| Пиковый крутящий момент | Нм | 0,19 | 0,38 | 0,56 | 0,75 |
| Пиковый ток | Ампер | 5.4 | 10,6 | 15,5 | 20 |
| Обратная ЭДС | В/об/мин | 4.1 | 4.2 | 4.3 | 4.3 |
| Постоянный крутящий момент | Нм/А | 0,039 | 0,04 | 0,041 | 0,041 |
| Инерция ротора | гк㎡ | 24 | 48 | 72 | 96 |
| Длина тела | мм | 41 | 61 | 81 | 100 |
| Масса | Кг | 0,3 | 0,45 | 0,65 | 0,8 |
| Датчик | Ханивелл | ||||
| Класс изоляции | Б | ||||
| Степень защиты | IP30 | ||||
| Температура хранения | -25～+70℃ | ||||
| Рабочая Температура | -15～+50℃ | ||||
| Рабочая влажность | 85% относительной влажности | ||||
| Рабочая обстановка | На открытом воздухе (без прямого солнечного света), без агрессивных газов, без горючих газов, без масляного тумана, без пыли | ||||
| Высота | 1000 метров или меньше | ||||
Часто задают вопросы:
В: Каковы ваши основные продукты?
О: В настоящее время мы производим щеточные двигатели постоянного тока, щеточные двигатели постоянного тока, планетарные двигатели постоянного тока, бесщеточные двигатели постоянного тока, шаговые двигатели, двигатели переменного тока и высокоточные планетарные редукторы.Вы можете просмотреть технические характеристики вышеуказанных двигателей на нашем веб-сайте и написать нам по электронной почте, чтобы мы порекомендовали двигатели, необходимые в соответствии с вашими спецификациями.
В: Как выбрать правильный двигатель?
A: Если у вас есть фотографии или чертежи двигателя, чтобы показать нам, или если у вас есть подробные характеристики, такие как напряжение, скорость, крутящий момент, размер двигателя, режим работы двигателя, требуемый срок службы и уровень шума, пожалуйста, сообщите нам об этом. что мы можем порекомендовать подходящий двигатель в соответствии с вашими требованиями.
В: Есть ли у вас индивидуальное обслуживание ваших стандартных двигателей?
A: Да, мы можем настроить в соответствии с вашими требованиями к напряжению, скорости, крутящему моменту и размеру/форме вала.Если вам нужно припаять дополнительные провода/кабели к клеммам или добавить разъемы, конденсаторы или ЭМС, мы также можем изготовить.
В: Есть ли у вас отдельная служба проектирования двигателей?
О: Да, мы хотели бы спроектировать двигатель отдельно для клиента, но возможны некоторые затраты на разработку матрицы и затраты на проектирование.
В: какое у вас время доставки?
A: Вообще говоря, это занимает 15-30 дней для наших обычных стандартных продуктов и дольше для наших пользовательских продуктов.Но мы очень гибко подходим к срокам доставки, которые будут зависеть от конкретного заказа.
