Подробная информация о продукте:
|
| Напряжение: | 24V, 48V, 72V | Технические характеристики: | UL, CE, ISO9001, CCC, RoHS |
|---|---|---|---|
| Диаметр коробки передач: | 42мм | крутящий момент: | 2,4-120 кгс.см |
| Скорость (об/мин): | 1,6-1620 об/мин | Непрерывный ток (А): | 0,01-1А |
| Высокий свет: | Бесщеточный мотор-редуктор 110 В,Бесщеточный мотор-редуктор Nema 23,Бесщеточный мотор-редуктор 240 В |
||

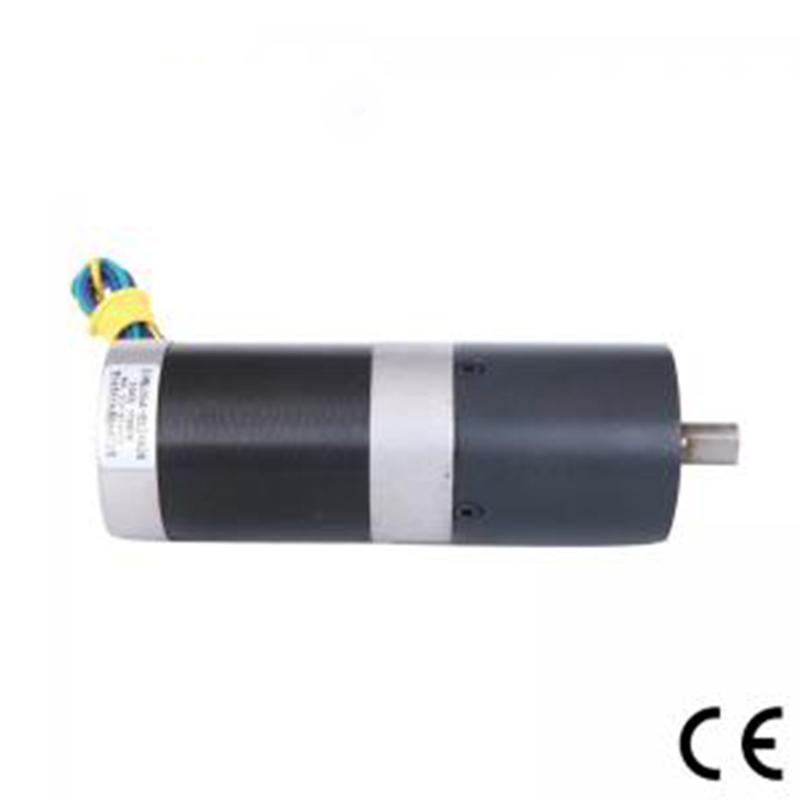

Малошумный мотор с редуктором 24 в 48В 110В 240В Нема 23 безщеточный ориентированный на заказчика
Наша команда инженеров имеет многолетний опыт проектирования и производства шаговых, бесколлекторных и червячных передач.Это обеспечивает оптимальную конструкцию мотор-редуктора для многих применений мотор-редуктора.
Двигатель с бесщеточным двигателем с редуктором считается высокопроизводительным двигателем, способным обеспечить большой крутящий момент в широком диапазоне скоростей (500–15 000 об/мин).По запросу заказчика эти двигатели могут быть намотаны в соответствии с конкретными требованиями по напряжению, току и скорости.Другие варианты включают в себя кабели, разъемы и многочисленные конфигурации вала. Это создает компактный мотор-редуктор, который является отличным выбором для приложений, где важны высокий крутящий момент и пространство.
Электрические характеристики:
| Модель | ||
| Часть двигателя | 57БЛ05А-052АГ26 | |
| Сопротивление | ОМ | 0,35 |
| Номинальное напряжение | VDC | 24 |
| Нет скорости загрузки | об/мин | 4500±10% |
| Ток холостого хода | приложения | 1 |
| Номинальная скорость | об/мин | 3000 ± 200 |
| Номинальный крутящий момент | Нм | 0,33 |
| Постоянный крутящий момент | Нм/А | 0,062 |
| Постоянная обратной ЭДС | В/коб/мин | 6,5 |
| ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ С ПЛАНЕТАРНОЙ РЕДУКТОРОМ | ||
| Номинальный крутящий момент | Нм | 6.1 |
| Номинальная скорость | об/мин | 115± 10% |
| Соотношение | 26:1 | |
Схема подключения:
| ФУНКЦИЯ | ЦВЕТ | |
| +5В | КРАСНЫЙ |
УЛ1007 26АВГ |
| ЗАЛ А | ЖЕЛТЫЙ | |
| ЗАЛ Б | ЗЕЛЕНЫЙ | |
| ЗАЛ С | СИНИЙ | |
| ЗАЗЕМЛЕНИЕ | ЧЕРНЫЙ | |
| ЭТАП А | ЖЕЛТЫЙ |
УЛ1015 20АВГ |
| ФАЗА Б | ЗЕЛЕНЫЙ | |
| ФАЗА С | СИНИЙ |
Механический размер
Планетарная коробка передач 56мм
| Материал корпуса | Подшипник на выходе | Радиальная нагрузка (10 мм от фланца) Н | Осевая нагрузка на вал (Н) | Максимальное усилие запрессовки вала (Н) | Радиальный люфт вала (мм) | Упорный люфт вала (мм) | Люфт на холостом ходу (°) |
| Порошковая металлургия | Шарикоподшипники | ≤450 | ≤200 | ≤1000 | ≤0,03 | ≤0,1 | ≤1,5 |
| Количество зубчатых передач | 1 | 2 |
| Коэффициент уменьшения |
1/6 |
1/15,1/18,1/26,1/47,1/66 |
| Длина (мм) |
41,3 |
59,6 |
| Вес (г) |
491,0 |
700,0 |
Механический размер
Часто задают вопросы:
В: Каковы ваши основные продукты?

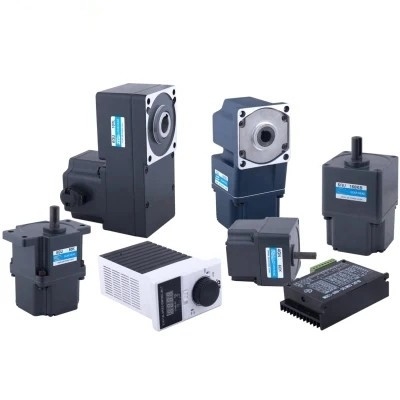

О: В настоящее время мы производим щеточные двигатели постоянного тока, щеточные двигатели постоянного тока, планетарные двигатели постоянного тока, бесщеточные двигатели постоянного тока, шаговые двигатели, двигатели переменного тока и высокоточные планетарные редукторы.Вы можете просмотреть технические характеристики вышеуказанных двигателей на нашем веб-сайте и написать нам по электронной почте, чтобы мы порекомендовали двигатели, необходимые в соответствии с вашими спецификациями.
В: Как выбрать правильный двигатель?
A: Если у вас есть фотографии или чертежи двигателя, чтобы показать нам, или если у вас есть подробные характеристики, такие как напряжение, скорость, крутящий момент, размер двигателя, режим работы двигателя, требуемый срок службы и уровень шума, пожалуйста, сообщите нам об этом. что мы можем порекомендовать подходящий двигатель в соответствии с вашими требованиями.
В: Есть ли у вас индивидуальное обслуживание ваших стандартных двигателей?
A: Да, мы можем настроить в соответствии с вашими требованиями к напряжению, скорости, крутящему моменту и размеру/форме вала.Если вам нужно припаять дополнительные провода/кабели к клеммам или добавить разъемы, конденсаторы или ЭМС, мы также можем изготовить.
В: Есть ли у вас отдельная служба проектирования двигателей?
О: Да, мы хотели бы спроектировать двигатель отдельно для клиента, но возможны некоторые затраты на разработку матрицы и затраты на проектирование.
В: какое у вас время доставки?
A: Вообще говоря, это занимает 15-30 дней для наших обычных стандартных продуктов и дольше для наших пользовательских продуктов.Но мы очень гибко подходим к срокам доставки, которые будут зависеть от конкретного заказа.
