Подробная информация о продукте:
|
| Напряжение тока импульса: | AC 1kv/1.2-50us (пик) Lmin | Расклассифицированное течение теста: | ≥10000A |
|---|---|---|---|
| Зона приема сигналов напряжения тока: | 0-1000v | Разрешение напряжения тока: | 0.01V |
| Максимальная продолжительность рабочего тока: | ≥10ms5.5. | Точность приема температуры: | ≤±1.5ºC |
| Фирменное наименование: | GSKA | Сертификация: | CE SGS ROHS UL CE |
| Высокий свет: | Экологическая камера влажности,Камера теста влажности |
||

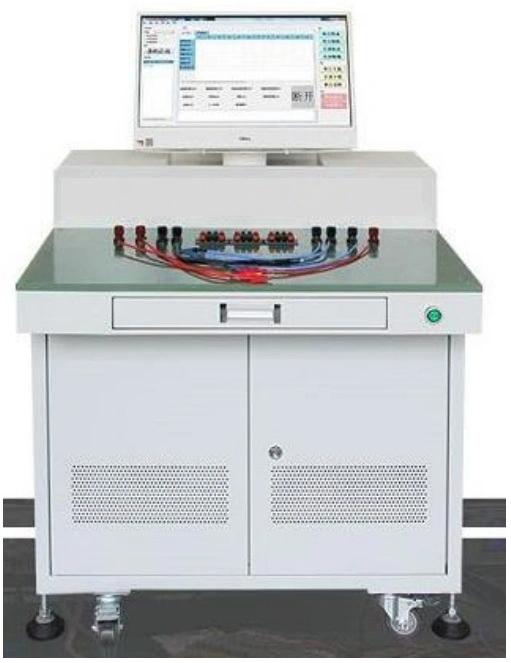

Тестер короткого замыкания напряжения тока импульса AC 1KV для батареи лития
Польза продукта:
Оборудование короткого замыкания блока батарей главным образом использовано для теста проверки безопасности гальванических элементов силы, мономеров, модулей, на уровне Пакет блоков батарей и структурных частей новых энергетических проектов. Сымитируйте ситуацию короткого замыкания гальванических элементов, клеток, модулей, и на уровне Пакет блоков батарей во время пользы, транспорта и хранения оценить представление безопасности батарей. Представьте фактическую пользу блоков батарей или систем в лаборатории, найдите и разрешите проблемы, оптимизируйте оформление изделия, и улучшите качество продукции
Руководство продукта:
1. Применение оборудования короткого замыкания блока батарей: Оно главным образом использован для теста проверки безопасности гальванических элементов силы, мономеров, модулей, ПАКЕТА и других частей блока батарей и структурных новых энергетических проектов. Сымитируйте ситуацию короткого замыкания гальванических элементов, мономеров, модулей и блоков батарей ПАКЕТА во время пользы, транспорта и хранения оценить представление безопасности батареи. Представьте фактическую пользу блоков батарей или систем в лаборатории, найдите и разрешите проблемы, оптимизируйте оформление изделия, и улучшите качество продукции.
2. Оборудование короткого замыкания блока батарей составлено распределительного ящика короткого замыкания, дуги в вакууме туша прибор, проводки короткого замыкания терминальной, системы сбора данных и компьютера для анализа данных.
Обзор дизайна оборудования короткого замыкания блока батарей:
Оборудование короткого замыкания конструировано основанный на требованиях различных стандартов теста короткого замыкания батареи, т.е., оно встречает Qc CB31467.31CB31485UU25801SAE J24641SAEJ2929UN38.3ECER100IEC6213UL1642/t 743 и «проекты энергосберегающего и нового энергии корабля плана 863i» главные - 2008 спецификаций проверки технических характеристик батареи силы Лити-иона EV и других стандарты; приборы короткого замыкания должны соотвествовать ряд внутреннего сопротивления согласно стандартному <5m or="">5m2&10m2&40m&80m&100m2<10m or=""><20m or=""><50m or=""> для того чтобы получить максимальное течение короткого замыкания теста; расчет цепи прибора короткого замыкания может также выдержать удар большого течения 16000A, поэтому мы выбираем всасывание промышленной ранга механическое
выполните стандарт:
1. «Блоки батарей и системы силы Лити-иона CB31467.3 на но. 3 электротранспортов: Требования к безопасности и методы теста»
2.CB/T 31485-2015 «требования к безопасности и методы теста для батарей силы для электротранспортов»
QC/t 743-2006 «литий-ионные аккумуляторы для электротранспортов»
CB/T 18332-2015 «батареи воздуха цинка для электротранспортов»
5. Ji 2580-2013 «нормы бесопасности батареи электротранспорта»
6. SAND99-0497 «американский автомобильный стандарт теста батареи силы»
7. Поручать SAE J2464 «тест электрических и гибридных электротранспорта и безопасности и злоупотребления накопления энергии»
8. Норма бесопасности SAE J2929-2013 «для систем электрических и гибридного автомобиля движения вперед батареи. «основанная на Лити перезаряжаемые батарея» и
другие стандарты теста
| технический параметр | |
| Напряжение тока импульса | Lmin AC 1kv/1.2-50us (пика) |
| Характеристики действия | Напряжение тока 66%Us холодного государства срабативани |
| Холодное ведро 30%Us напряжения тока отпуска, *5%Us | |
| Время действия | Срабативани время/время отпуска: 20ms |
| Максимальная продолжительность рабочего тока | ≥10ms5.5. |
| Зона приема сигналов напряжения тока | 0-1000v |
| Разрешение напряжения тока | 0.01v |
| Точность измерения напряжения тока | ±0.5% (в натуральную величину) |
| Канал набора напряжения тока | Канал стандарта 1, изолированный между каналами, может поддержать расширение |
| Расклассифицированное течение теста | ≥10000A |
| Максимальный рабочий ток | ≥15000A |
| Максимальное течение ИМПа ульс | ≥16000A |
| Настоящая зона приема сигналов | 0-15000A |
| Настоящая точность измерения | 1000A-15000A, точность ±0.5% |
| Настоящее разрешение | 0.1A |
| Настоящий канал приема | Канал стандарта 1, изолированный между каналами, может поддержать расширение |
| Зона приема сигналов температуры | -200-1350ºC |
| Точность приема температуры | ≤±1.5ºC |
| канал приема температуры | Стандартные 12 канала, изолированного между каналами, могут поддержать расширение |
| Частота сбора данных | mslhr 7.19.1.10, 19 видов может быть установило (если канал теста больше чем 15 каналов в то же время, частота приема могут быть установили как 20ms-1hr) |
| 7.19.2. Должный к частоте коротковолнового диапазона сбора данных, считыванию данных и записанный прибором в реальное временя смогите быть последовательный с фактическими данными |
|
| Записывая точность продолжительная по времени | ≤±0.1% (в натуральную величину) |
| Проверки данных | Напряжение тока/данные по настоящих/температуры показаны и записаны на контроле программное обеспечение в реальное временя, и напряжение тока/кривая настоящих/температуры/времени автоматически нарисованный |
| путь контролировать | Используя удаленные управление + дистанционное управление + компьютер экрана касания (для данных контроль анализа и видео) |
| короткое замыкание | Механическое срабативани (срабативани контактора пневматическое, одновременное, который принудили разъединение прибор отключанный) + дуга в вакууме туша прибор |
| Условие выключения короткого замыкания | Короткое замыкание может быть остановлено путем устанавливать параметры напряжения тока и времени |
| Сопротивление цепи прибора | <5m>5m&10m&40m&80m&<10m><20m><50m><100m>
расклассифицировало течения теста для того чтобы удовлетворять 10000A, 10000A, 5000A, 5000A, 3000A, соответственно. Оно включает электрические детали внутри и вне прибора + внутреннее сопротивление кабеля + внутреннее сопротивление приспособления. |
| Проводка короткого замыкания терминальная | <5m>5m&10m&40m&80m&<10m><20m><50m><100m>
длина неправильной линии нет чем 6 метров, и 5 пар в итоге. Площадь поперечного сечения мягкой медной проволоки на конце выхода прибора нет ² меньше чем 2000mm |
| Режим переключения внутреннего сопротивления короткого замыкания | Ручное переключение, один конец провода короткого замыкания терминального сквозной нос, что может быть зафиксировано болтами с отверстиями винта контактора, и другим конец струбцина батареи с медными терминалами, которые можно сразу зажать дальше положительные и отрицательные поляков батареи, который нужно заменить ее можно заменить мимо просто извлекать зажимные болты |
| Время на ответ теста короткого замыкания (начало короткого замыкания к близко к полно закрытому) |
≤10ms |
| Механическая жизнь | 300 000 раз |
| Электрическая жизнь | 50 000 раз |
| Расстояние дистанционного управления | Отсутствие твердого барьера 10m |
| время короткого замыкания | 0-9999H59M59S может быть набором |
Вспомогательные обслуживания работы с клиентом:
Установка Ø
Тренировка Ø (тренируя работники клиента)
Обслуживание Ø предупредительное
Запасные части Ø
Помощь Ø через телефон или интернет
Диагноз Ø приобъектные и ремонт/онлайн диагноз и ремонт
