Информация о продукте:

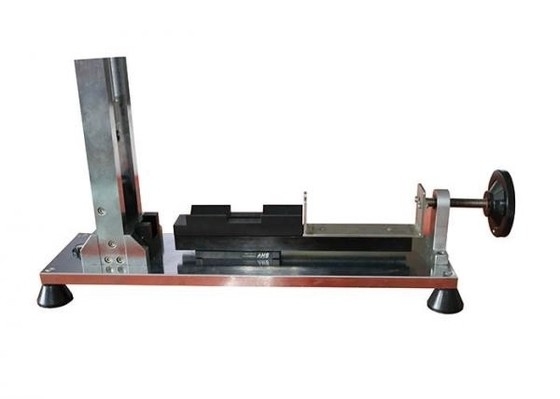

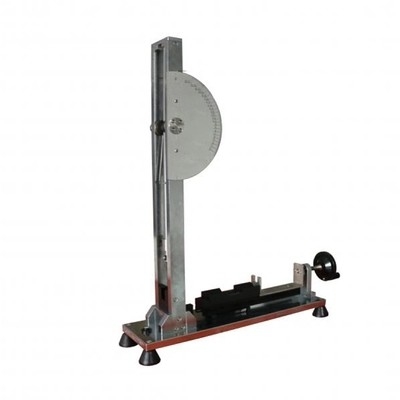

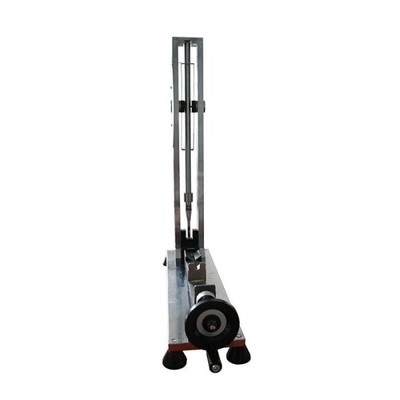

Тарировочный прибор для молотка весны конструирован и изготовленный согласно стандартным требованиям IEC60068-2-75 и GB2423.55, он использован для тарировки тестеров молотка весны между J. 0 и 2.

Потому что трудно измерить сразу для предложенной энергии откалибрированного молотка весны, принцип тарировки этого прибора путем сравнивать энергию которая высчитана массой высоты маятника и падения.

Самая высокая возможность разрешения этого прибора 0.01J. Механизм отпуска улучшен в дизайне, он может максимум уменьшить аффект вибрации на тесте когда аренда молотка весны, штанга маятника и космический подшипник сделаны из импортированной хорошей качественной стали, так как улучшить точность и стабильность прибора.

Технические параметры:

Извещение и обслуживание:

вызвана штанга маятника 1.The не может иметь любое качание перед тестером молотка весны.

вызвано 2.Stop отбрасывая колесо отпуска после тестера молотка весны

окружающая среда 3.Operating: 25 ±5℃, температура 60-80%, предотвращают вибрацию. Процедура для тарировки молотков весны:

Принцип тарировки:

Принцип этой процедуры по тарировки сравнить энергию обеспеченную молотком весны, который труден для того чтобы измерить сразу, к энергии маятника, высчитанной от своих массы и высоты падения.

Конструкция тарировочного прибора:

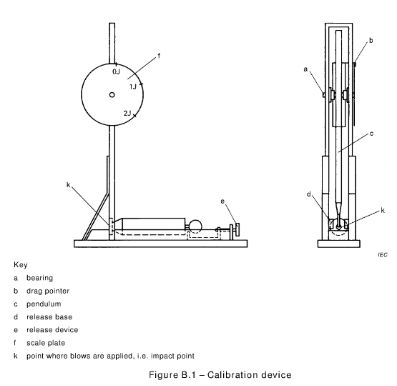

Собранный тарировочный прибор показан в диаграмме B.1. Отдельно от рамки, основные части подшипник «a», указатель «b» сопротивления, маятник «c», основание «d» отпуска и прибор «e» отпуска.

Основная часть тарировочного прибора маятник «c» показанный в диаграмме B.2. К нижнему концу этого маятника фиксирует стальная весна с деталями показанными в диаграмме B.3. Весна стали весны, не требующ никакого специального обращения, и твердо фиксирована к маятнику «c».
На диаграмму B.4 показано некоторые части в больших масштабах

Оно должно быть замечено что этой весной конструирует для калибрируя молотков весны имея характеристики как определено в таблице 1 для значений энергии равных к или меньше чем 1 J. Для калибрируя молотков весны имея характеристики как определенные для 2 j, весне маятника калибрационного прибора было бы нужно быть различного дизайна.

Для того чтобы получить соответствующие характеристики трением указателя, часть толстой сплетенной ткани помещена между поверхностями металла подшипника, будучи согнутой проводами рояля в такой манере это небольшая сила приложена против ткани.
Потому что прибор отпуска извлечется во время тарировки тарировочного прибора, прибор отпуска зафиксирован к основанию отпуска посредством винтов.

Метод тарировки тарировочного прибора:

Тарировка тарировочного прибора произведена эффект путем использование элемента «g» тарировки поражая принятого от весн-молотка, как показано в диаграмме B.5. Перед тарировкой, прибор отпуска извлечется из тарировочного прибора.

Элемент тарировки поразительный приостанавливан 4 потоками «h» белья от точек подвеса расположенных в плоскости горизонтальное, 2000 mm выше пункт контакта между маятником и элементом тарировки поражая когда последнее в своем нейтральном положении. Элемент тарировки поражая позволен отбросить против маятника и пункт контакта под динамическими условиями, пункт «k», будет не больше чем 1 mm под пунктом контакта в нейтральном положении. Точки подвеса после этого подняты над равным расстояния к разнице между обеими точками соприкосновения.

Когда система подвеса будет отрегулирована, ось элемента «g» тарировки поражая будет под прямым углом к поверхности удара маятника «c» и элемент тарировки поражая будет горизонтален в момент удара.

Когда элемент тарировки поражая в своем нейтральном положении, тарировочный прибор помещен так, что пункт «k» будет расположен точно на голову элемента тарировки поражая.

Для того чтобы получить надежные результаты, тарировочный прибор твердо фиксирован к массивной поддержке, например к структурной части здания.

Высота падения измерена в центре силы тяжести элемента тарировки поражая и измерение может быть облегчено путем использование прибора жидкостного уровня состоя из 2 стеклянных ламп «j» которые соединены посредством гибкого рукава. Одному стеклянных ламп зафиксировано и обеспечивано с масштабом «меня».

Элемент тарировки поражая может держаться в своем верхнем положении посредством тонкого потока «m» который, поврежданный, причиняет отпуск элемента тарировки поражая.

Для масштабирования тарировочного прибора, круг нарисован на плите масштаба, центре этого круга совпадая с подшипником маятника и своем радиусе быть таким который круг удлиняет к указателю сопротивления. На этом круге, нул пунктов 0 j показанных в диаграмме B.6 отмечен на этап показанный указателем сопротивления когда последнее коснуто друг друга с маятником в нейтральном положении.

Тарировка сделана с энергией удара 1 j, который достиган с высотой падения 408 mm ± 1 mm, с элементом тарировки поражая G. 250.

Пункт на плите масштаба соответствие к 1 j получен путем позволять приостанавливанному элементу тарировки поражая отбросить против пункта «k» на весне маятника. После ударять маятник, элемент тарировки поражая не двинет. Деятельность повторена по крайней мере 10 раз и 1 пункт j среднее индикаций указателя сопротивления.

Другие пинты масштаба после этого определены что следующим образом:
) прямая линия нарисована через центр круга и 0 пунктов j;
b) ортогональная проекция 1 пункта j на этой линии показан p;
c) расстояние между пунктами 0 j и p разделен в 10 равных частей;
d) через каждую точку деления, линия нарисованные перпендикулярные к линии 0 J-P;
e) пересечения между этими линиями и кругом соответствует значениям равного энергии удара до 0,1 j; 0,2 j; до 0,9 J.
Такой же принцип можно использовать для удлинять масштаб за 1 пунктом j. Разделение плиты масштаба «f» показано в диаграмме B.6.

Польза тарировочного прибора:

Молоток весны, который нужно откалибрировать положен в основание отпуска и после этого управля три раза посредством прибора отпуска; он не будет выпущен вручную.

Для каждой деятельности, поразительный элемент молотка весны, который нужно откалибрировать повернут в различное положение. Средняя величина 3 чтений на тарировочном приборе принята для того чтобы быть натуральной величиной энергии удара образца.
