Подробная информация о продукте:
|
| Тяга синуса: | 600kgf | Продолжаемое смещение: | 51mm |
|---|---|---|---|
| Максимальное ускорение: | 981m/s2 | Позвольте эксцентричному моменту: | >190N.m |
| Диапазон изменения частот: | 5~2000Hz | Maximum Speed: | 2m/s |
| Двигая диаметр катушки: | Φ150mm | Максимальная нагрузка: | 120Kg (запрос 45Kg клиента) |
| Высокий свет: | Тестер вибрации,Машина испытания на вибропрочность |
||

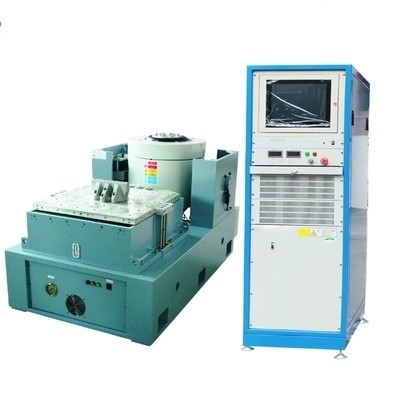

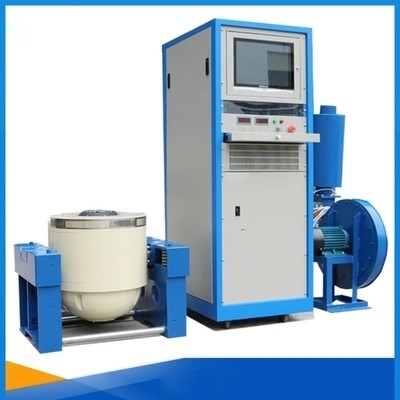

Вертикаль OEM/горизонтальный усилитель таблицы испытания на вибропрочность вывели наружу 8kVA
Высокая первая частота резонанса заказа и широкое используя частоту:
Оптимизируйте дизайн структуры armature каркасной, особенно для того чтобы усилить дизайн слабых звеньев как каркасная плита угла передачи силы традиционной структуры armature, которая эффектно улучшает ригидность передачи силы. Новая структура цилиндра кольца усиливает отверстие клея и увеличивает жесткость замотки. Значительно увеличил первого порядка частоту резонанса двигая катушки, превышая международное подобное качество
Высокая надежность замотки armature:
Первоначальная новая структура и новый процесс кольца подкрепления замотки armature значительно улучшить надежность сопротивляемости при колебательном движении замотки armature в рабочей Среде большой тяги, высокой вибрации ускорения, удара и высокой температуры.
Воздушное охлаждение высокой эффективности:
Новаторский дизайн тоннеля охлаждающего воздушного потока: улучшенная структура забора воздуха, верхнее магнитное кольцо заменяет круговой тип воздуховод отверстия; катушка возбуждения принимает воздухоподводящий канал сота и среднее магнитное кольцо принимает двойной тип ветер воздушных потоков. След и более низкое магнитное кольцо принять новую структуру как клиновидный воздуховод, который значительно улучшает охлаждающее действие.
. Синусоидальное испытание на вибропрочность:
Параметры управлением испытания на вибропрочность синуса главным образом 2, а именно частота и амплитуда. Согласно изменению и инвариантному частоты разделенным в фиксированные частоту и стреловидность 2. Исправленный тест частоты главным образом использован для:
A) Обработка частоты резонанса: частота вибрации продукта найденного в частоте явной частоты резонанса, обеспечений параметров вибрации амплитуды вибрации определить сопротивление продукта к вибрации резонанса.
B) Сопротивление к постоянн обработке частоты: В известном продукте используя внешние условия частоты вибрации, можно использовать для того чтобы определить частоту испытания на вибропрочность, цель определить продукт на, который дали частоте риска для того чтобы выдержать вибрацию.
Рабочие параметры системной производительности
| Вибрационный стол | |
| Тяга синуса | 600kgf |
| Случайная тяга | 600kgf |
| Тяга удара | 1200kgf |
| Диапазон изменения частот | 5~2000Hz |
| Продолжаемое смещение | 51mm |
| Удар смещения | 51mm |
| Максимальная скорость | 2m/s |
| Максимальное ускорение | 981m/s2 |
| Двигая диаметр катушки | Φ150mm |
| Позвольте эксцентричному моменту | >190N.m |
| Место включения нагрузки | piont 6 |
| Соответствующая масса двигающих частей | 6kg |
| Countertops привинчивают размер (стандарт) | M8 |
| Таблица плана винта (диаметр, окружность) | 8 на Φ100mm, 8 на Φ, 200mm. |
| Осевая частота изоляции | <3Hz |
| Максимальная нагрузка | 120Kg (запрос 45Kg клиента) |
| Утечка магнитного потока | <1mT |
| Размеры (без упаковки) (L×W×H) | 1600mm×985mm×850mm |
| Вес вибрационного стола | 1850kg |
| Выход усилителя | 8kVA |
| SNR | >65dB |
| Предохранение от системы | Весь усилитель силы имеет: Перенапряжение решетки, участок энергосистемы недонапряжения, логически отказ, предохранение от модуля силы, температура модуля силы, перегрузки по току выхода, перенапряжение выхода, электропитание, температура блоков смещения, тела блоков, внешний рычаг, цепь предохранения от etc., когда любой недостаток происходит, поворачивают выход, звук и светлый сигнал тревоги. В дополнение к вышеуказанной защите, он также имеет значения предохранения от допуска, приборы защитные RMS функции аварийной остановки, как улучшать ход. |
| Напряжение тока требуемой производительности | 120Vrms |
| Эффективность усилителя | >95% |
| Вентилятор | |
| Сила | 0.75kW |
| Воздушный поток | 0.3m3/s |
| Диаметр трубопровода | 120mm |
| Давление | 0.048kgf/cm2 |
| Вертикальная таблица расширения | |
| Размер таблицы | 600mm×600mm |
| Соответствующая масса | 23kg |
| Верхняя частота | 2000Hz |
| Материалы Countertop | Алюминиевый |
| Горизонтальное скольжение | |
| Размер таблицы | 600mm×600mm |
| Толщина | 30mm |
| Вес Countertops | 36kg |
| Частота | 2000Hz |
| Носить номер | 1 |
| Носить вес | 0.58kg |
| Вес соединителя | 1.4kg |
| Максимальная нагрузка | 300kg |
| Материалы Countertop | Алюминиевый |
Вспомогательные обслуживания работы с клиентом:
Установка Ø
Тренировка Ø (тренируя работники клиента)
Тарировка Ø
Обслуживание Ø предупредительное
Запасные части Ø
Помощь Ø через телефон или интернет
Диагноз Ø приобъектные и ремонт/онлайн диагноз и ремонт
