Подробная информация о продукте:
|
| Компрессор: | Французский бренд Tecumseh, бренд Германии | Ряд влажности: | 20%-98%RH |
|---|---|---|---|
| Control Accuracy Of Temperature: | ±0.5℃ | Сила: | AC380V |
| Ключевое слово: | Камера экологического теста | Диапазон температур: | -70℃~200℃ |
| Точность контроля влажности: | R.H. ±3.5%. | Время теста: | 1~9999 минут (произвольная установка) |
| Выделить: | Камера теста влажности температуры,Камера влажности температуры |
||

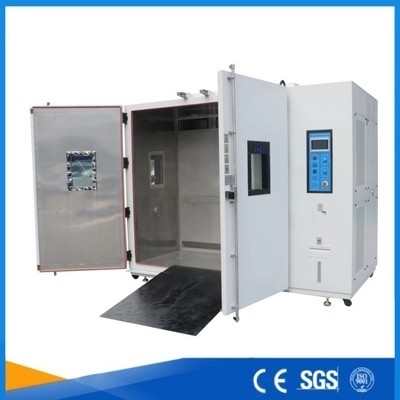

Высокая прогулка влажности температуры в камере 6m3 AC380V экологического теста
Особенности:
1. Испытательная система выдвигалась и разумный структурный дизайн, унифицированный процесс производства, красивое возникновение и великодушное возникновение.
2. Основные функциональные компоненты камеры теста мир известные заклеймленные одни. Камера теста имеют самый лучший контроль шума и энергосберегающее.
3. Соответствовать компонентов и собрания хорош. Основные функциональные компоненты импортированы от интернационально заклеймленных компаний, которая улучшает безопасность и надежность камеры теста, и могут обеспечить долгосрочность, высокочастотные цели использования.
4. Оборудование имеет хорошую действенность, ремонтопригодность, хорошую стабильность температуры и стойкость, хорошее представление безопасности. Оно не загрязняет окружающую среду и не угрожает здоровья человека.
Исполненные стандарты & статьи:
IEC60068-2-1: 2007 «экологических Испытани-частей 2-1: Тест-тест a: Холодный, IDT»
IEC60068-2-2: 2007 «экологических Испытани-частей 2-1: Испытания испытывают B-сухую жару, IDT»
IEC60068-2-30: 2005 «экологических Испытани-частей 2-30: Db Тест-теста: Влажная жара, циклическая (цикл 12h+12h), IDT»
IEC60068-2-78: 2012 «экологических Испытани-частей 2-78: Кабина Тест-теста: Влажная жара, номинальная, IDT»
Обзор оборудования:
Эта камера теста имитирует окружающую среду температуры и влажности переменчивую для продуктов или материалов. Она широко использована в проверке соответствия условия эксплуатации электрического, электроники, аппаратуры и метра и других частей продукта под повсюду температурой и влажной окружающей средой во время хранения, транспорта и использования, для того чтобы определить приспособляемостьь температуры вышеуказанных продуктов или материалов к повсюду температуре и влажной окружающей среде, особенно для изменений наэлектризованности продукта в представлении и механических свойствах.
Технические параметры:
| 1. Ограничение образца | Эта камера теста запрещает: Испытывать или хранение огнеопасных, взрывно, и испаряющих образцов вещества Испытывать или хранение образцов въедливых веществ Испытывать или хранение биологических образцов Испытывать или хранение сильных электромагнитных образцов источника излучения Испытывать или хранение образцов радиоактивного материала Тест или хранение сильно образцов ядовитого вещества Испытывать или хранение образцов которые могут произвести огнеопасное, взрывно, испаряющее, сильно токсический, въедливый и радиоактивные материалы во время испытания или хранения |
| 2. Том, размер и вес | |
| 2,1 номинальный том содержания | ³ 6M |
| 2,2 внутренний размер камеры | Mm× h ×W d (2000) mm 1500) ((2000) mm |
| 2,3 внешние размеры | Mm× h ×W приблизительно d (3750) mm (2120) (2450) mm |
| 2,4 веса | Приблизительно 1500KG |
| 3. Представление | |
| 3,1 диапазон температур | Диапазон температур: - 50 ℃~+120℃ |
| 3,2 ряд влажности |
(20 | 98) % RH (см. диаграмма температуры и ряда влажности controllable, не активное влажное и тепловая нагрузка)

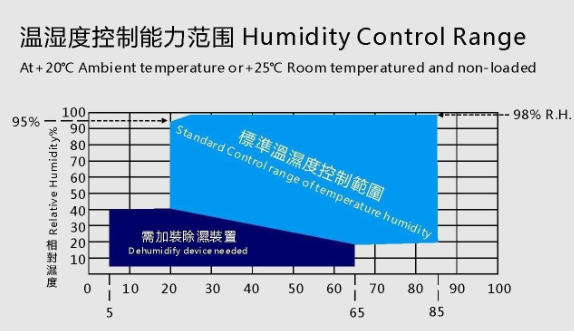

Диаграмма температуры и ряда влажности controllable |
| 3,3 флуктуация температуры | ≤±0.5℃ (флуктуация температуры половина разницы между измеренной максимальной температурой и минимальной температурой на центральная точка) |
| 3,4 единообразие температуры | ±2.0℃ (единообразие температуры арифметическая середина разницы между самой высокой и самой низкой температурой измеренной в каждом тесте) |
| 3,5 ошибка температуры | ±2.0℃ |
| Время разогрева 3,6 | +20℃~+120℃≤45min (нелинейная нулевая нагрузка) |
| Время остывания 3,7 | +30℃~-50℃≤75min (нелинейная нулевая нагрузка) |
| 3,8 ошибка относительной влажности (Амортизируйте жару единственную) |
±3%RH |
|
3,9 работая шум
|
Звук level≤75dB (Измеренный в звукоизолированном номере с температурой окружающей среды 25 ° c и низкого отголоска; используя утяжеление, испытана средняя величина 8 пунктов; каждая тестовая точка 1 метр далеко от источника шума и 1 метр далеко от земли) |
| 4. Структурные характеристики | |
|
4,1 материал
|
1. Материал наружной стены: Плита холоднокатаной стали, маринуя и phosphating предварительную краску выпечки порошка материал стены 2.Inner: Плита нержавеющей стали SUS304# 3. материал изоляции камеры: твердая пена полиуретана + стеклянный - волокно |
| 4,2 части воздуховода | Центробежный вентилятор; выход воздуха может отрегулировать том воздуха, высоту и том воздуха возвращения |
| 4,3 дверь | Двойная открытая прикрепленная на петлях дверь, принимает свободную от реакци ручку сжатия, оборудованную с обзорным иллюминатором, освещая лампу, окно/прибор нагрева электрическим током анти--конденсации дверной рамы, размер отверстия двери: (приблизительно) 1.5*2M |
| 4,4 обзорный иллюминатор | 2 обзорного иллюминатора проводных фильма взрывозащищенных закаленных стеклянных на двери (с функцией анти--конденсации) 500W×600H (mm) |
| 4,5 вентилятор | Длинноосный центробежный вентилятор |
| 4,6 шкаф образца | 2 шкафа подноса встроенных нержавеющей стали регулируемых передвижных |
|
4,7 турбинка
|
Турбинка нержавеющей стали пользы импортированная от Тайваня |
| 4,8 подогреватель | электронагреватель сплава Никел-хромия |
|
4,9 компрессор рефрижерации
|
Компрессор Германии Bitzer |
|
4,10 испаритель
|
Тип испаритель ребра |
|
4,11 Refrigerating метод
|
Механическая компрессорная решетка |
|
4,12 охлаждая метод
|
Воздушное охлаждение |
|
регулирующий прибор 4.13Temperature
|
TH1200-A, касания LCD 7 дюймов регулятор умного programmable |
| 4,14 отверстие руководства | Φ100mm, 1pc, оборудованные с особенной штепсельной вилкой пенистого каучука (расположенной на левой стороне камеры) |
|
5. Топление, системы humidification и рефрижерации и их принципы работы
|
|
| 5,1 система отопления | Тип проволка быстрого кипячения рукава нержавеющей стали сплава никел-хромия анти--сухой обогревательной трубы встроенная |
| Подковообразный тип электронагреватель ребра нержавеющей стали высокоскоростной нагревая использован для нагревать | |
| Совершенно независимая система, не влияет на управляемую схему | |
| 5,2 система Humidification |
Метод Humidification: 1. Внешний отделяемый метод humidification боилера или встроенный humidification цистерны с водой2. увлажнитель нержавеющей стали armored 3. режим контроля увлажнителя: внеконтактная и другая периодическая регулировка ширины ИМПа ульс, SSR (полупроводниковое реле) 4. механизм управления уровня воды, прибор увлажнителя анти--сухой горя, прибор собрания седимента, жидкостный ровный обзорный иллюминатор 5. сила увлажнителя: 12KW |
| Система Humidification |
Увлажнитель: 1. Полностью автоматический тип электрический автоматический replenishment прибора или кнопки водоснабжения воды 2. Повсюду переключатель уровня воды температуры двойной электронный ровный для предотвращения неисправности 3. Горение нехватки воды и воздуха над предохранением от температуры + ультра-низкое предохранение от уровня воды + предохранение от дополнительного времени водоснабжения для обеспечения безопасной работы оборудования |
| 5,3 система рефрижерации | Охлаждая метод: воздушное охлаждение |
| Компрессор рефрижерации: Компрессор Германии Bitzer с экологически дружелюбным хладоагентом | |
| Трубка хладоагента медная: внутренняя трубка меди хладоагента спирали K-TYPE | |
| Конденсатор: в форме волн тип конденсатор с воздушным охлаждением ребра | |
| Испаритель: Тип испаритель наклона FIN-TUBE | |
| Замерзая элемент: Первоначальный импортированный клапан соленоида, суша фильтр, etc. | |
| 5,4 особенности | Трубопроводы всей системы подвергаются к тесту обнаружения утечки 22kg |
| Топление и система охлаждения совершенно независимы | |
| Система может предотвратить высокотемпературные и высокие воздушные потоки давления назад | |
| Все программы действий системы рефрижерации совершенно проконтролированы регулятором микрокомпьютера | |
|
6. Регулированная система
|
|
| 6,1 регулированный метод |

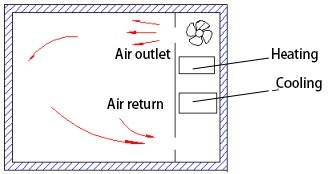

Принуженный - вентиляция циркуляции, метод регулировки температуры баланса. Система управления контролирует выход подогревателя через выход автоматического вычисления PID согласно набору пункта температуры системой, и в конце концов достигает динамическую уравновешенность.
|
| 6,2 прибор циркуляции | Встроенная комната кондиционирования воздуха, обеспечивая циркуляцию воздуховод и длинный вентилятор с осевой обтекаемостью могут улучшить воздушные потоки и теплоемкость путем улучшать воздушные потоки, и значительно улучшить единообразие температуры камеры теста. |
|
7. Система управления программы
|
|
|
7,1 регулятор
|
TH1200-A, регулятор касания PLC LCD 7 дюймов programmable |
|
7,2 точность дисплея
|
0.01℃/0.1%RH |
|
типа Касани экран высоко-разрешения 7,3
|
Произвольная установка фиксированных условий, условия программы, и устанавливать лечить имя теста, серийный номер, etc. |
|
7,4 диапазон времени может быть набором
|
0-999H59min |
| 7,5 Programmable режим | В то же время, 120 групп в составе программы с различными условиями могут быть набором. В любой группе в составе программы, его можно разделить в 1200 разделов, и часть числа разделов можно перехватить произвольно для того чтобы исполнить цикл, или выполнить работу цикла любых раздела или группы. |
| 7,6 безопасность | Оно имеет запоминающее устройство выключения, которое может продолжать исполнить остальные программы когда сила восстановлена, и может быть использовано как встреча машины для того чтобы исполнить время выполнения запуска и машины. |
| 7,7 контроль | Повышение температуры и падение можно использовать для управления наклона, управления кривой, и имеют функцию само-исправляясь контрольных точек температуры и влажности. Она имеет функцию вычисления PID автоматического, которая может уменьшить удобство причиненное ручной установкой. |
| 7,8 функция связи | Обеспечен интерфейс диска u, RS-232 интерфейс, замок оборудования misoperation (ЗАМОК), коммуникационное программное обеспечение компьютера |
|
7,9 устанавливать
|
Установки и все условия автоматически запираются микрокомпьютером |
|
7,10 сигнал тревоги
|
Если ошибка происходит во время установки или деятельности, то сигнал оповещения будет подан |
| 7,11 выход | Регулятор имеет записывая выход порта сигнала, который можно соединиться с рекордером температуры и влажности и может вывести наружу записывая кривые |
|
7,12 интерфейс
|
Оборудованный со стандартным интерфейсом связи RS-232, длинную дальность передачи, можно соединиться с ПК для контроля и записи. |
|
8. Прибор предохранения от безопасности
|
|
| 8,1 система рефрижерации | 1. Предохранение от компрессора перегревая 2. предохранение от перегрузок по току компрессора 3. компрессор повсюду давит защиту 4. предохранение от давления компрессорного масла (опционное для больших полу-герметичных компрессоров) 5. предохранение от Сверх-температуры для жидкостной температуры поставки 6. ультравысокое предохранение от сброса давления 7. с воздушным охлаждением: конденсируя защита перегретая вентилятором |
| 8,2 камера теста |
1. Регулируемый над предохранением от температуры
|
| 8,3 другая защита | 1. Полное предохранение от потери последовательности участка силы и участка (для трехфазного электропитания) 2. предохранение от перегрузки и короткого замыкания 3. Предохранение от сигнала тревоги отказа системы рефрижерации причиненное множественными отверстиями шкафа |
|
9. Условия пользы
|
Следующие условия гарантированы потребителем |

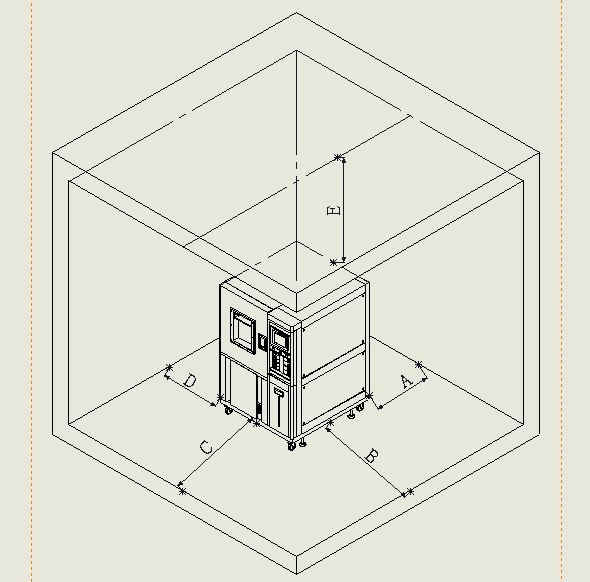

| 9,1 место установки |
1. Провентилированная земля ровна и хорошо
|
| 9,2 условия окружающей среды | 1. Температура: ℃ 5 | ℃ 35 2. относительная влажность: ≤85% 3. воздушное давление: 86kPa | 106kPa |
| 9,3 условия электропитания | Требования к электической мощности AC380V: 1. Один кабель заземленный кабель 5-ядра (трехфазное четырехпроводного + защитного) (около 4 метра длинного) 2. ряд напряжения тока: AC 380 V 3. позволяемый ряд зыбкости частоты: (50 ± 0,5) Hz 4. Защитное сопротивление земли земли чем 4Ω 5. Требовать, что устанавливает потребитель оборудование с воздухом или переключателем мощности соответствуя емкости на месте установки, и этот переключатель должен независимо быть использован прибором |
|
9,4 максимальное течение
|
Imax≤100A Pmax≤26.5KW |
| 9,5 другие | Открытие двери камеры теста во время теста причинит зыбкост температуры и влажности в камере; если дверь раскрыта множественные времена или выведена открытым в течение длительного времени или образец теста испускает влагу во время теста, то теплообменный аппарат системы рефрижерации может замерзнуть и не работает. |
Если вы имеете любую прогулку влажности температуры ³ вопроса около 6m высокую в камере экологического теста, то пожалуйста позвольте нам знать, спасибо.
